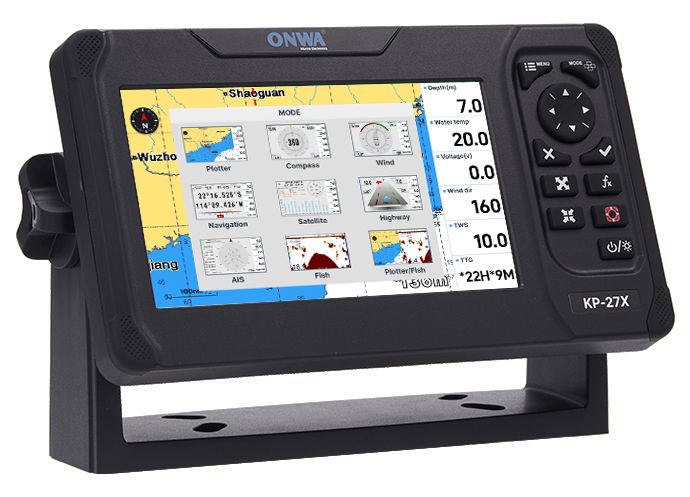

Ploter nawigacyjny Onwa KP-27X - 7"

Ploter nawigacyjny Onwa KP-27X — 7" GPS, AIS Class B+ (SOTDMA, 5 W) i echosonda 600 W (50/200 kHz)

Wersja oznaczona symbolem "X" to combo posiadające wszystkie cechy pozostałych modeli Onwa z rodziny KP-27. Idealne rozwiązanie na jednostki morskie — zarówno do połowów/wędkarstwa, jak i żeglugi rekreacyjnej. Ploter Onwa KP-27X to chartplotter, echosonda (fishfinder), AIS klasy B+ (aktywny) oraz możliwość podłączenia radaru.

Model Onwa KP-27X łączy funkcje plotera morskiego (Onwa chartplotter) z AIS Class B+ (SOTDMA, 5 W) oraz echosondą 600 W dual frequency 50/200 kHz. 7-calowy ekran 800×480 pozostaje czytelny w słońcu, a szybki GNSS i bogata pamięć tras/śladów wspierają nawigację na jachtach żaglowych i łodziach motorowych.

Najważniejsze zalety

• AIS Class B+ (SOTDMA, 5 W): większa widoczność jednostki i częstsze raporty; alarmy CPA/TCPA
• Echosonda 600 W dual 50/200 kHz: auto range/gain, A-scope, zoom, alarmy głębokości/ryb/temperatury*
• Mapy: K-Chart 2.0/3.0, Navionics+, C-Map MAX (karty SD); tryb „paper chart” w stylu NOAA
• GNSS: GPS + BeiDou (wybrane rewizje także Galileo/GLONASS); odświeżanie 1 s; dokładność pozycji ok. 3 m (95%)
• Pamięć: 12 000 waypointów, 30 tras (do 170 pkt), 10 śladów × 16 000 pkt; wbudowane tabele pływów
• Front IP66, czytelność w słońcu, kompaktowa obudowa na podstawie uchylnej
• Łączność: NMEA 0183 (we/wy) + AIS (VDO/VDM) oraz NMEA 2000

*funkcje zależą od typu przetwornika i poprawnej instalacji.

Dane techniczne — rozszerzone (Onwa KP-27X)

• Wyświetlacz: 7" TFT, 800×480; jasność ok. 1000 nit; panel przedni IP66
• GNSS: 50-kanałowy odbiornik; GPS + BeiDou (wybrane rewizje także Galileo/GLONASS); zimny start ~29 s, gorący ~1 s; odświeżanie 1 s; dokładność ~3 m (95%)
• Mapy: wbudowana mapa bazowa świata; zewnętrzne K-Chart 2.0/3.0, Navionics+, C-Map MAX (karty SD); widok klasyczny/perspektywiczny (dla C-Map)
• Pamięć nawigacyjna: 12 000 waypointów + 10 punktów zbliżeniowych; 30 tras do 170 pkt; dziennik śladu 16 000 pkt (10 śladów × 16 000 pkt; odtwarzanie w obu kierunkach)

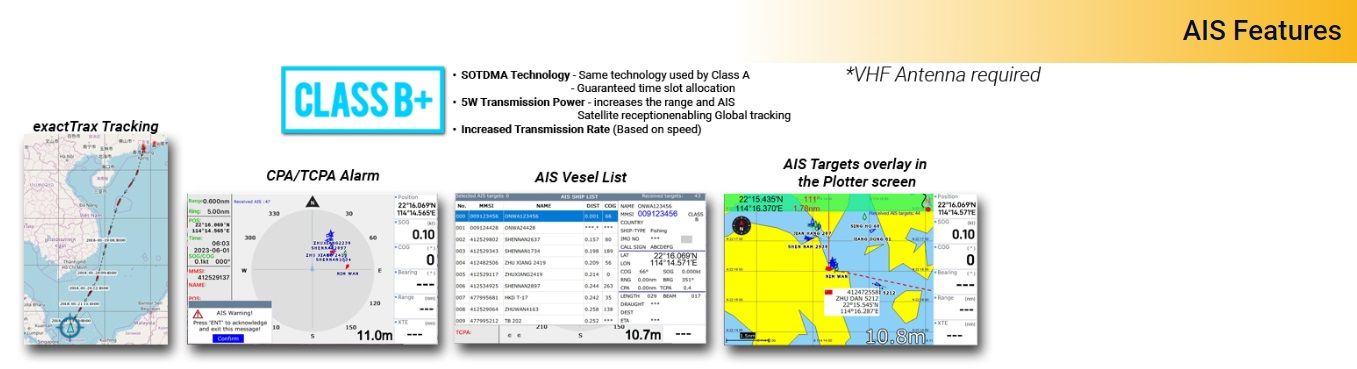

• AIS Class B+ (SOTDMA, 5 W): wyższa moc, gwarantowany przydział slotów; alarmy CPA/TCPA; podgląd danych statycznych/dynamicznych jednostek; komunikaty VDO/VDM
• Echosonda: 600 W, 50/200 kHz (LF/HF, dual); A-scope, auto range/auto gain, zoom; alarmy głębokości/ryb/temperatury (z czujnikiem temp.)
• Alarmy: XTE, dryf kotwicy, przybycie, prędkość, napięcie, bliskość waypointu, timer, AIS (CPA/TCPA)
• Skale/odstępy zapisu: skala 0,001–700 nm; interwał punktów 5 s–60 min lub 0,01–10 nm

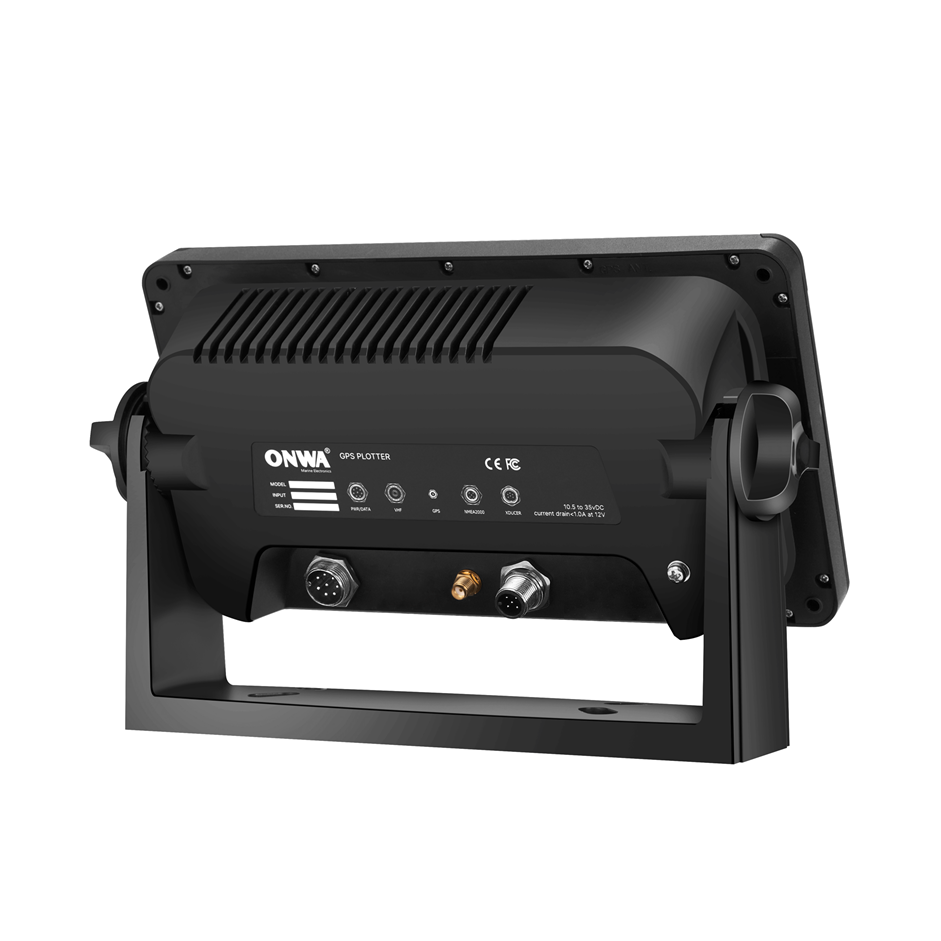

• Łączność: NMEA 0183 (we/wy), AIS RS232; NMEA 2000; port karty SD dla map/kopii zapasowych
• Zasilanie: 10,5–34 V DC; typowy pobór < 1,0 A @ 12 V

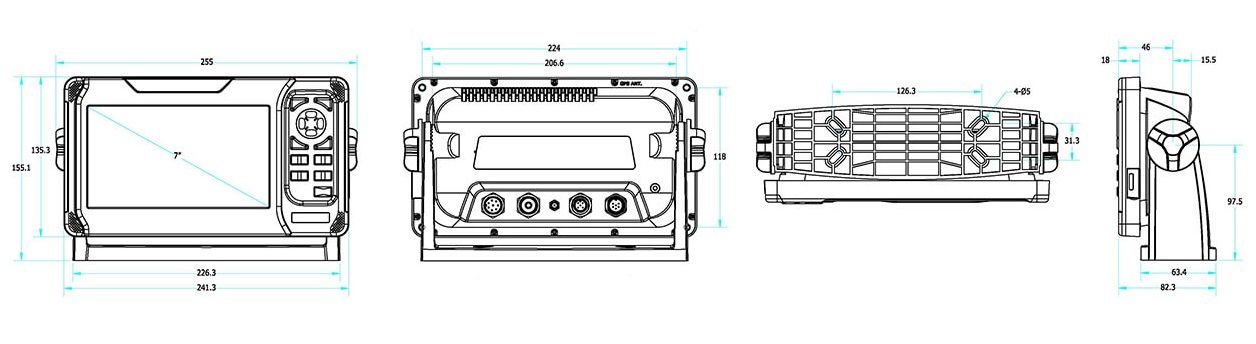

• Wymiary/masa: ok. 155,1 × 241,3 × 62,9 mm; ~1,3 kg
• Warunki pracy: jednostka −15 °C do +55 °C; panel frontowy IP66

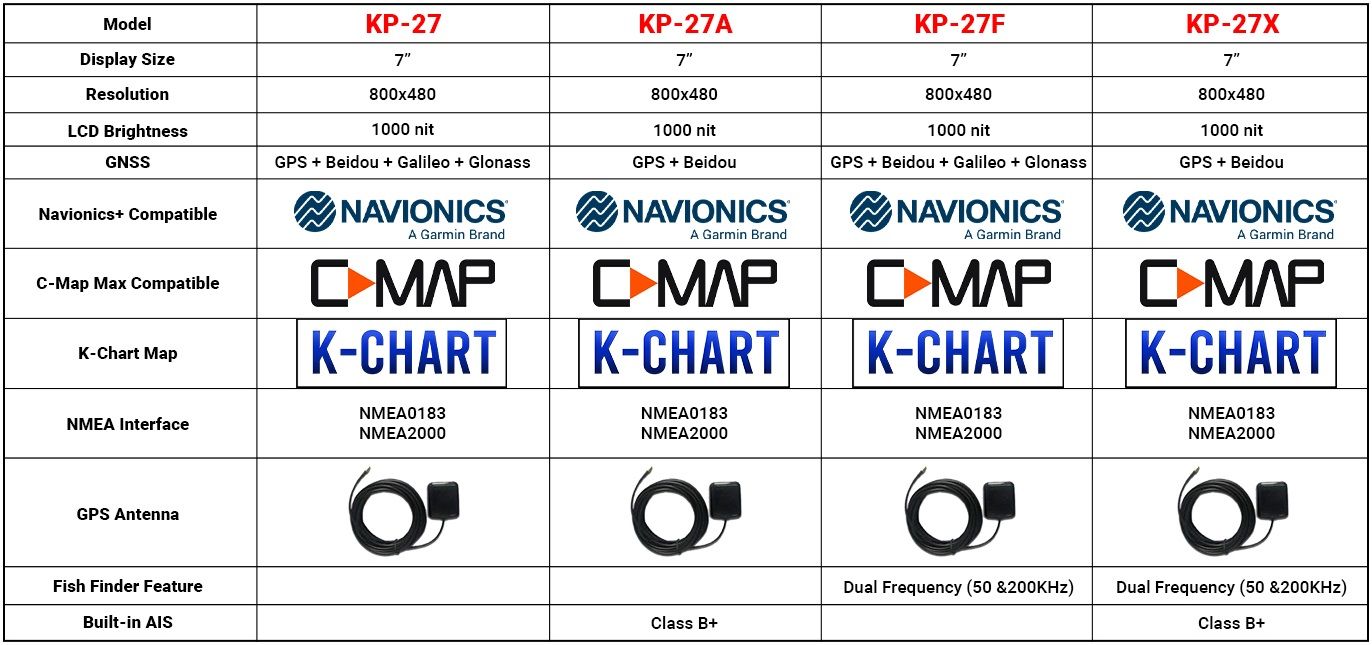

Porównanie wersji KP-27

Zastosowanie i wskazówki montażowe

• AIS: wprowadź poprawne MMSI, użyj anteny VHF dedykowanej AIS lub splittera klasy morskiej; prowadź przewody z dala od źródeł zakłóceń RF.
• Echosonda: dobierz przetwornik (pawęż/denny) do kadłuba i głębokości; 50 kHz dla głębokich wód, 200 kHz dla płytszych/szczegółu.
• Zasilanie: osobny bezpiecznik, właściwy przekrój; unikaj spadków napięcia przy rozruchu.

FAQ — najczęstsze pytania

Zobacz również

• Onwa KP-27 — ploter 7"
• Onwa KP-27A — AIS B+
• Onwa KP-27F — echosonda 600 W
• Podkategoria plotery nawigacyjne i echosondy

Charakterystyka szczegółowa plotera Onwa KP-27X:

Charakterystyka plotera:

Waypointy: 12 000 punktów użytkownika z nazwą, symbolem. 3 punkty trasy systemu: MOB, Start, kursor. 10 punktów orientacyjnych zbliżeniowych

Trasy: 30 punktów trasowych do 170 punktów każda, plus tryby MOB i nawigacji po ścieżce lub Goto Track

Ścieżki: Automatyczny zapis trasy na 16 000 punktów. 10 zapisanych tras (do 16 000 punktów każda) umożliwia odtworzenie ścieżki w obu kierunkach

Alarmy: XTE, opór kotwicy, przybycie, prędkość, napięcie, bliskość punktu orientacyjnego, Alarm timera i AIS (CPA i TCPA).

Rysunek: 1000 znaków rysunkowych; 2000 linii rysunkowych (po 40 punktów każda); 1000 Nazwa miejsca rysowania; 8 kolorów do rysowania

Paleta: Normalna.

Pływy: Wbudowane dane dotyczące pływów na całym świecie

Format pozycji: szer./dł

Mapa bazy: Na całym świecie

Mapa zewnętrzna: Kompatybilny z K-Chart 2.0, K-Chart 3.0, C-Map Max i Navionics+

Przechowywanie danych użytkownika: Wewnętrzna kopia zapasowa ustawień użytkownika lub zewnętrzna karta SD

Interwał działki: 5 sekund do 60 minut lub 0,01 do 10 nm

Wykreślanie skal: 0,001 do 700 nm

AIS: Wyświetlanie 700 celów

Śledzenie celu AIS: 10 ręcznie zapisanych tras (po 300 punktów każda)

Wiadomości AIS: ONWA AIS do ONWA AIS

Widok perspektywiczny: Wł./wył. (dostępne tylko dla C-Map)

Charakterystyka odbiornika GPS

Odbiornik: 50 równoległych kanałów odbiornik GNSS stale śledzi i wykorzystuje do 50 satelitów do obliczania i aktualizowania Twojej pozycji

Czas uruchomienia: zimny start: 29 sekund; gorący start: 1 sekunda

Częstotliwość aktualizacji: 1 sekunda

Dokładność: Pozycja: 3 metry (95%) bez S/A; Prędkość: 0,1 metra/s bez S/A

SBA: Utrzymany

GNSS: GPS+ Beidou+ Galileo+ Glonass

Dynamika: Wysokość: 18 000 m,; Prędkość: 515 m/s

Układ odniesienia: WGS 84 i zdefiniowane przez użytkownika

Antena: Antena GPS

Interfejs GPS (NMEA0183)

Dane GPS: Wejście/wyjście RS422, NMEA 0183 V3.01 i V4.11

Szybkość wejścia GPS: Automatyczne skanowanie (4800, 9600, 19200 i 38400)

Szybkość transmisji sygnału GPS: Do wyboru spośród 4800, 9600, 19200 i 38400

Interfejs AIS (NMEA1083)

Dane AIS: Wyjście RS232 VDO, VDM, GGA, GSA, GSV i RMC

Szybkość transmisji wyjściowej AIS: 38 400

Zasilacz: 10,5 do 34 VDC, pobór prądu <1,0 A przy 12 V

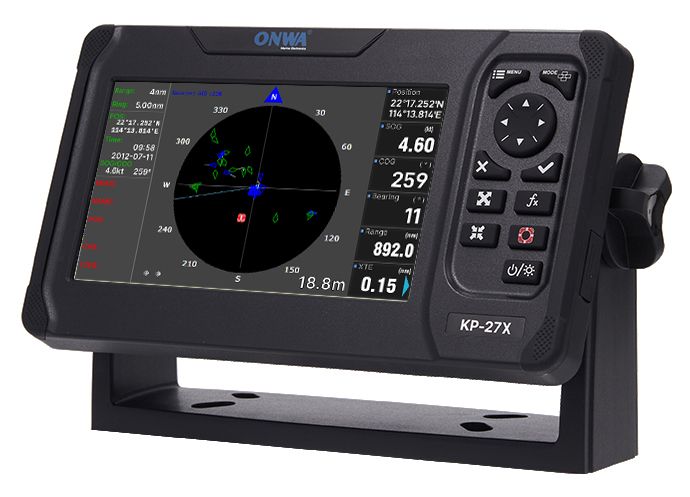

Charakterystyka AIS

Częstotliwość: 156,025 MHz ~ 162,025 MHz

Schemat dostępu: SOTDMA

Szerokość pasma kanału: 25 kHz

Modulacja: GMSK

Prędkość transmisji danych: 9600 punktów bazowych

Numer nadajnika AIS: 1

Numer odbiornika AIS: 2

Kanał AIS 1: CH 87B (161,975 MHz)

Kanał AIS 2: CH 88B (162,025 MHz)

Moc wyjściowa Tx: >5 W (37 dBm ± 1,5 dB)

Czułość RX: >123dBm przy 20% na

Format wiadomości RX: Komunikaty AIS klasy A i B

Zgodność ze standardem: IEC-62287 IEC 62287-2 wyd. 2.0:2017

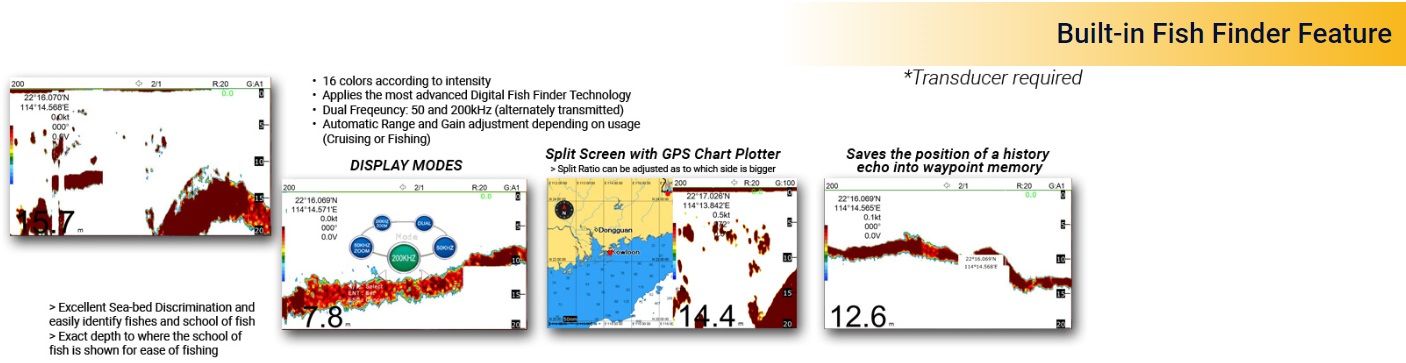

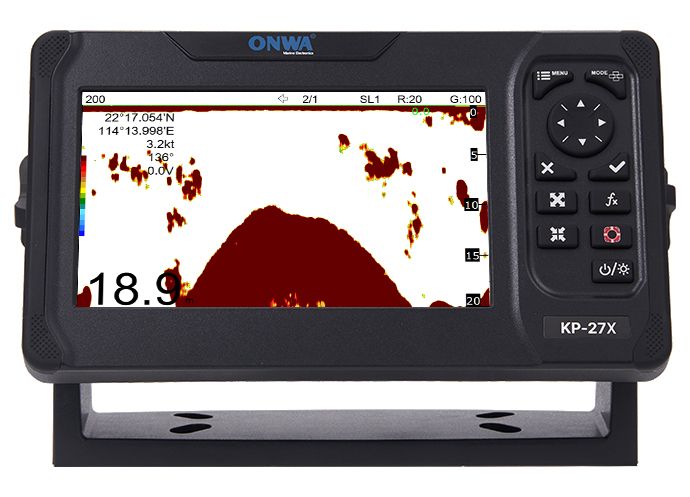

Charakterystyka echosondy

Kolor echa: 16 kolorów (w tym kolor tła) w zależności od intensywności echa. Kolor tła można wybrać spośród niebieskiego, jasnoniebieskiego, białego i czarnego

Podstawowy zakres

Metry 5/10/20/40/80/150/200/300/600/1000

Stopy 15/30/60/120/200/400/600/1000/2000/3000

Sążnie 3/5/10/20/40/80/150/300/600

*Podstawowe zakresy można zmienić w menu systemu.

Przesunięcie zakresu: Do 1000 metrów (3000 stóp, 600 sążni)

Zakres zoomu: Razy 2,3,4 i 6 zakresów

Zakres rozszerzenia zamka dolnego: 5/10 metrów, 10/20 stóp, 2/5 sążni

Tryb automatyczny: Automatyczna regulacja zasięgu i wzmocnienia

Tryb wyświetlania: Wysoka częstotliwość (200 K), niska częstotliwość (50 K), podwójna (200 K i 50 K 1/2 wyświetlacza na każdym), Zoom (zoom 200K i 50K) i wyświetlacz A-scope

Wyświetlanie powiększenia: Zoom znacznika, Zoom dolny i Rozszerzanie zamka dolnego

Wyświetl prędkość posuwu: Linie/TX: Zamrożenie, 1/8, 1/4, 1/2, 1/1, 2/1, 4/1, 6/1,8/1 i 10/1

Częstotliwość TX: 50 i 200 kHz (nadawane naprzemiennie)

Moc wyjściowa: 600 W

Odrzuca niechciane sygnały, porównując siłę ostatniego i obecnego echa.

Alarm: alarmy rybne i denne,

Alarm temperatury (wymagany czujnik KTD-520 TM)

Uwaga ! Zestaw nie zawiera przetwornika.

Przetwornik należy wybrać osobno uwzględniając sposób montażu przetwornika i materiał kadłuba.
