Przetwornik echosondy ONWA KDT-520, 50/200 kHz, 600 W, czujnik temperatury, pawężowy

Przetwornik echosondy ONWA KDT-520, 50/200 kHz, 600 W, czujnik temperatury, pawężowy

Opis produktu

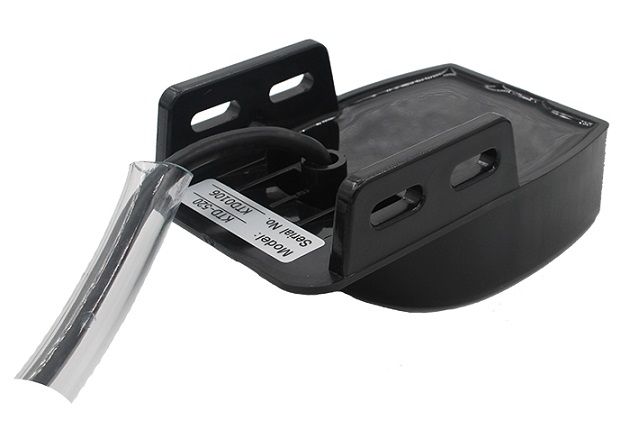

ONWA KTD-520_TM to przetwornik pawężowy (transom mount) do sonarów i ploterów ONWA. Pracuje na 50 kHz (głębsze akweny) i 200 kHz (detal/płycizny), oferuje moc do 600 W, ma wbudowany czujnik temperatury oraz przewód ok. 8 m. Korpus z tworzywa ułatwia montaż i serwis.

Najważniejsze cechy

• Dual 50/200 kHz — uniwersalny zakres do nawigacji i wędkarstwa.
• 600 W max (300 W nom.) — pewne echo i dobry zasięg.
• Czujnik temperatury w standardzie (wariant _TM).
• Kąt wiązki: ok. 12° (200 kHz) / ok. 60° (50 kHz) — kompromis zasięg/detal.
• Przewód ok. 8 m — wygodny montaż na większości jednostek.
• Montaż pawężowy — szybka regulacja wysokości i pochylenia.

Specyfikacja skrócona

Kompatybilność z ploterami ONWA

• KP-25F — 5″ chartplotter z wbudowaną echosondą 50/200 kHz (do 600 W); zgodny z KTD-520_TM.
• KP-25X — 5″ chartplotter z AIS Class B+ i echosondą 50/200 kHz (do 600 W); zgodny z KTD-520_TM.

Linki wewnętrzne: ONWA KP-25F · ONWA KP-25X

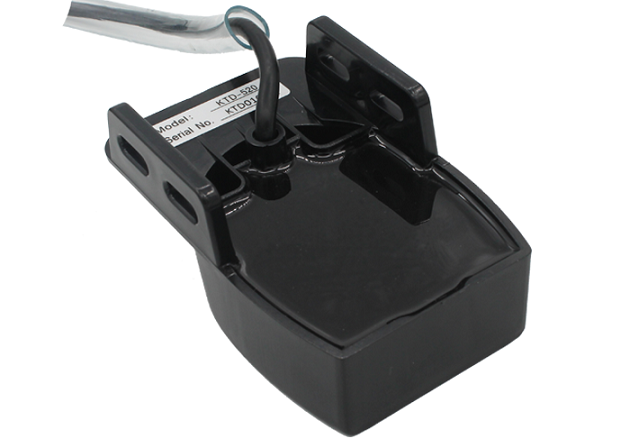

Montaż i wskazówki

• Pozycja: prawa burta (poza strugą śruby), dolna krawędź płytki tuż poniżej linii dna dla stabilnego echa w ślizgu.
• Kąt: płytka równoległa do lustra wody; unikaj miejsc z kawitacją i bąblami powietrza.
• Test wysokości: zacznij wyżej (mniejszy opór), opuszczaj stopniowo aż echo będzie stabilne przy różnych prędkościach.
• Przewód: prowadź z dala od wiązek zasilających; zostaw pętlę serwisową przy pawęży.
• Konfiguracja: w urządzeniu ustaw 50/200 kHz (Auto/Dual), dopasuj Gain/TVG/Noise Filter do warunków akwenu.

Zawartość opakowania

• Przetwornik KTD-520_TM (dual 50/200 kHz) z czujnikiem temperatury.
• Uchwyt i śruby montażowe na pawęż.
• Przewód ok. 8 m (wodoszczelne złącze zgodne z serią K-Combo/KP-25).
