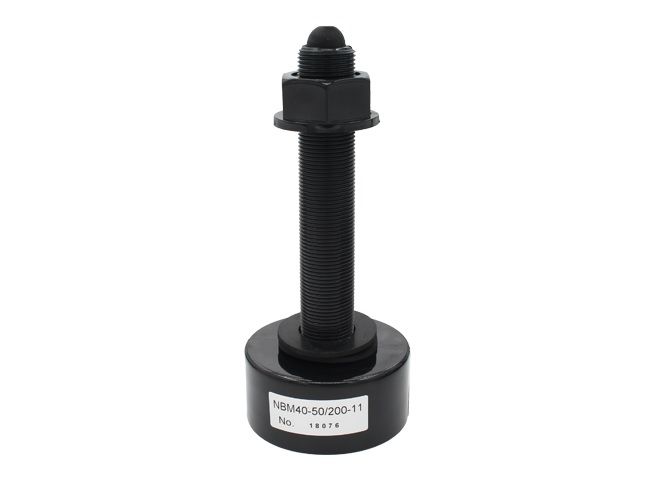

Przetwornik echosondy ONWA NBM40-50/200T, 50/200 kHz, 600 W, czujnik temperatury, przez-kadłubowy (złącze 6-pinowe)

ONWA Plastic Transducer NBM40-50/200T — 50/200 kHz, 600 W, czujnik temperatury (6-pin, przez kadłub)

Dwuczęstotliwościowy przetwornik echosondy NBM40-50/200T do montażu przez kadłub (thru-hull). Obsługuje 50 kHz (głębie) i 200 kHz (szczegóły na płyciznach), ma wbudowany czujnik temperatury oraz przewód zakończony wtykiem 6-pin. Moc maks. 600 W.

Najważniejsze cechy

• Dual 50/200 kHz — uniwersalny zakres: 50 kHz do głębokości, 200 kHz do detalu.
• 600 W (max), 300 W (nom.) — solidny zapas mocy dla KP-25F/KP-25X.
• Wbudowany czujnik temperatury — natychmiastowy odczyt temp. wody na ploterze.
• Plastikowy korpus — bezpieczny dla kadłubów z aluminium/stali i laminatów.
• Montaż thru-hull — stabilny odczyt przy fali i w ślizgu.

Specyfikacja skrócona

Kompatybilność z ploterami ONWA

• KP-25F — ploter 5" z wbudowaną echosondą 50/200 kHz i obsługą czujnika temperatury.
• KP-25X — ploter 5" z AIS Class B+ i wbudowaną echosondą 50/200 kHz.

Zobacz modele z wbudowaną echosondą: ONWA KP-25F oraz ONWA KP-25X.

Montaż i wskazówki (praktyczne)

• Pozycja: przed linią silnika/śruby, w gładkim przepływie (bez turbulencji, daleko od logu/wlotów).
• Kąt dna: montuj pionowo względem poziomu wody; przy dużym deadrise wyrównaj kąt podkładką klinową.
• Kadłub kanapkowy (rdzeń): przewierć i uszczelnij tuleją/epoksydem, by odizolować rdzeń od wody.
• Uszczelnienie: użyj uszczelniacza klasy morskiej (np. poliuretan); dociągnij nakrętkę ręcznie, bez „przeciągania”.
• Trasa kabla: prowadź z zapasem, unikaj ostrych łuków i równoległego prowadzenia do wiązek zasilających.
• Konfiguracja w ploterze: włącz Temp, ustaw częstotliwość Auto/Dual, skoryguj Gain/TVG pod akwen.

Zawartość/opcje

• Przetwornik NBM40-50/200T (dual 50/200 kHz) z czujnikiem temperatury, wtyk 6-pin.
• Uszczelki, nakrętka montażowa.
• Instrukcja/diagram podłączenia.
