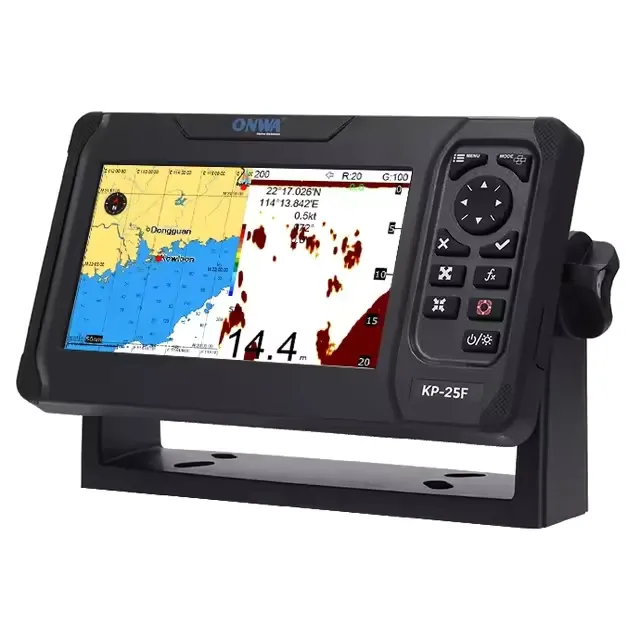

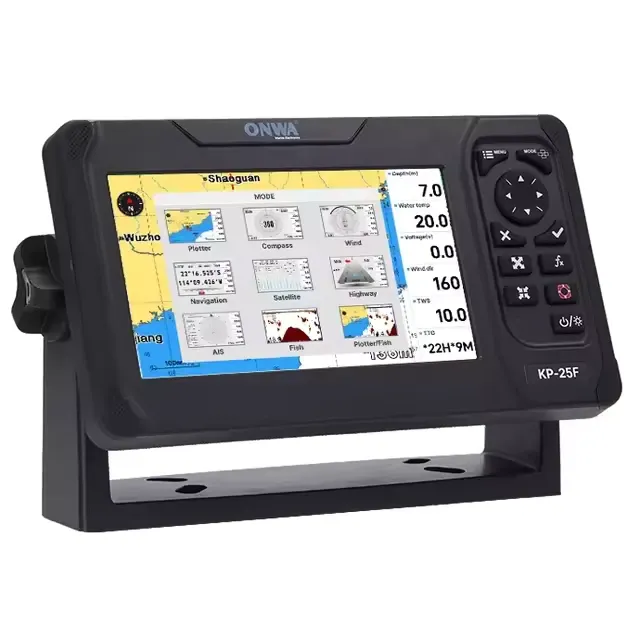

Ploter nawigacyjny Onwa KP-25F - 5"

Ploter nawigacyjny Onwa KP-25F — 5" GPS z echosondą 600 W (50/200 kHz) — ploter morski / Onwa chartplotter

Model Onwa KP-25F łączy precyzyjny ploter nawigacyjny (ploter morski / Onwa chartplotter) z wbudowaną echosondą 600 W typu dual frequency 50/200 kHz. 5-calowy, czytelny w słońcu ekran 800×480, szybki GNSS i bogata pamięć tras/śladów czynią go świetnym wyborem na jachty żaglowe, łodzie motorowe oraz dla wędkarzy morskich jak i śródlądowych. Fishfinder to podstawowe narzędzie do udanego wędkowania z łodzi.

Najważniejsze zalety

• Echosonda 600 W (dual 50/200 kHz): auto range/gain, A-scope, zoom, alarmy głębokości/ryb/temperatury*
• Mapy: K-Chart 2.0/3.0, Navionics+, C-Map MAX (SD); tryb „paper chart” w stylu NOAA
• GNSS: GPS + BeiDou (+ Galileo/GLONASS zależnie od rewizji); odświeżanie co 1 s, dokładność pozycji ok. 3 m (95%)
• Pamięć: 12 000 waypointów, 30 tras (do 170 pkt), 10 śladów × 16 000 pkt; wbudowane tabele pływów
• Front IP66, czytelność w słońcu, kompaktowa obudowa na podstawie uchylnej
• Łączność: NMEA 0183 (we/wy); w wybranych konfiguracjach dostępne NMEA 2000

*funkcje zależą od typu przetwornika i konfiguracji instalacji.

Dane techniczne — rozszerzone (Onwa KP-25F)

• Wyświetlacz: 5" TFT, 800×480; jasność ok. 1000 nit; panel przedni IP66
• GNSS: 50-kanałowy odbiornik; GPS + BeiDou (wybrane rewizje także Galileo/GLONASS); zimny start ~29 s, gorący ~1 s; odświeżanie 1 s; dokładność ~3 m (95%)
• Mapy: wbudowana mapa bazowa świata; zewnętrzne K-Chart 2.0/3.0, Navionics+, C-Map MAX (karty SD); widok klasyczny/perspektywa (dla C-Map)
• Pamięć nawigacyjna: 12 000 waypointów + 10 punktów zbliżeniowych; 30 tras do 170 pkt; dziennik śladu 16 000 pkt (10 śladów × 16 000 pkt; odtwarzanie w obu kierunkach)
• Echosonda: 600 W, 50/200 kHz (LF/HF, dual); A-scope, auto range/auto gain, zoom; alarm głębokości/ryb/temperatury (z czujnikiem temp.)
• AIS (wyświetlanie): obsługa celów po podłączeniu zewnętrznego odbiornika/nadajnika AIS przez NMEA; alarmy CPA/TCPA
• Alarmy: XTE, dryf kotwicy, przybycie, prędkość, napięcie, bliskość waypointu, timer, AIS*
• Skale/odstępy zapisu: skala 0,001–700 nm; interwał punktów 5 s–60 min lub 0,01–10 nm
• Łączność: NMEA 0183 (we/wy), opcj. NMEA 2000; port karty SD dla map/kopii zapasowych
• Zasilanie: 10,5–34 V DC; typowy pobór < 1,0 A @ 12 V

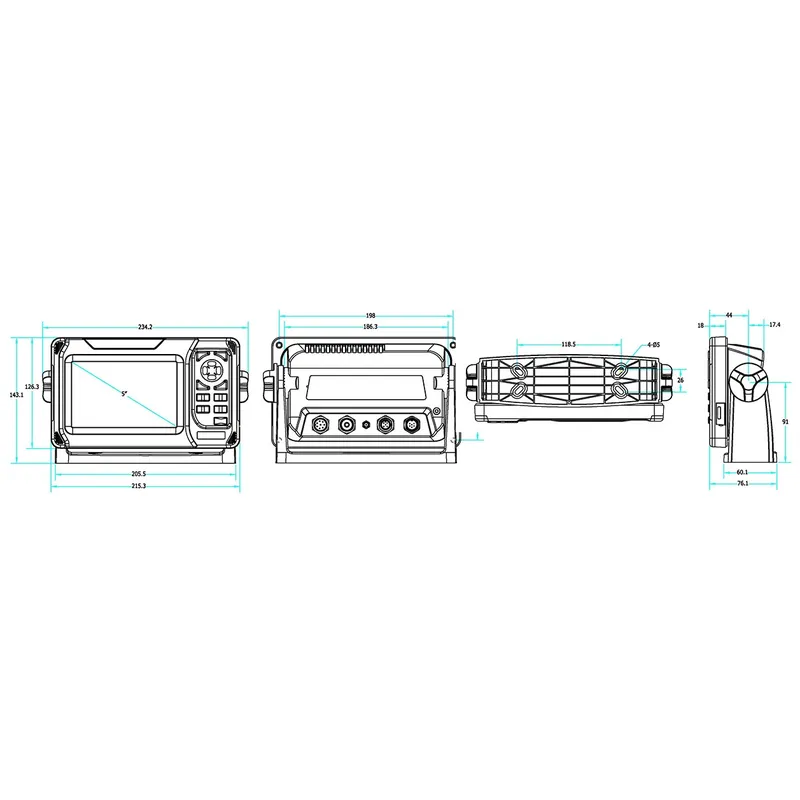

• Wymiary/masa: ok. 143,1 × 215,3 × 63,1 mm; ~1,0 kg
• Warunki pracy: jednostka −15 °C do +55 °C; panel frontowy IP66

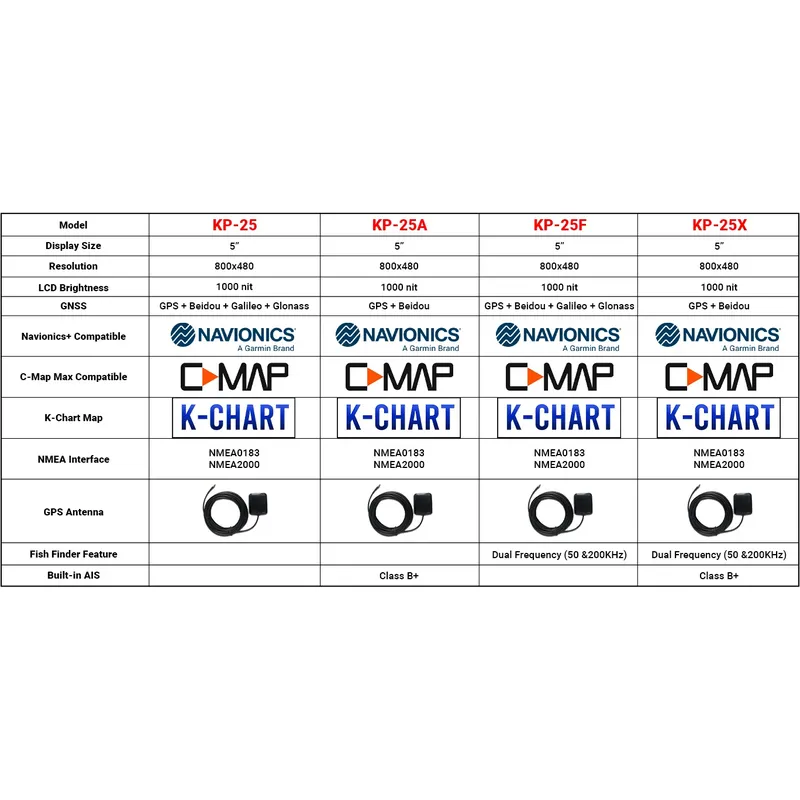

Porównanie wersji KP-25

Zastosowanie i wskazówki montażowe

• Dobierz przetwornik (pawęż/denny) do typu kadłuba i głębokości; prowadź przewód z dala od źródeł zakłóceń.
• Zasilanie prowadź bezpośrednio z rozdzielni (bezpiecznik, odpowiedni przekrój). Unikaj spadków napięcia przy rozruchu.
• Do wyświetlania AIS podłącz zewnętrzny odbiornik/nadajnik AIS przez NMEA (lub wybierz model KP-25X z AIS B+).

FAQ — najczęstsze pytania

Zobacz również

• Onwa KP-25 — ploter 5"
• Onwa KP-25A — ploter 5" z AIS Class B+
• Onwa KP-25X — ploter 5" z AIS B+ i echosondą 600 W
• Podkategoria plotery nawigacyjne i echosondy

Charakterystyka szczegółowa plotera Onwa KP-25A:

Charakterystyka plotera

Waypointy: 12 000 punktów użytkownika z nazwą, symbolem. 3 punkty trasy systemu: MOB, Start, kursor. 10 punktów orientacyjnych zbliżeniowych

Trasy: 30 punktów trasowych do 170 punktów każda, plus tryby MOB i nawigacji po ścieżce lub Goto Track

Ścieżki: Automatyczny zapis trasy na 16 000 punktów. 10 zapisanych tras (do 16 000 punktów każda) umożliwia odtworzenie ścieżki w obu kierunkach

Alarmy: XTE, opór kotwicy, przybycie, prędkość, napięcie, bliskość punktu orientacyjnego, Alarm timera i AIS (CPA i TCPA).

Rysunek: 1000 znaków rysunkowych; 2000 linii rysunkowych (po 40 punktów każda); 1000 Nazwa miejsca rysowania; 8 kolorów do rysowania

Paleta: Normalna.

Pływy: Wbudowane dane dotyczące pływów na całym świecie

Format pozycji: szer./dł

Mapa bazy: Na całym świecie

Mapa zewnętrzna: Kompatybilny z K-Chart 2.0, K-Chart 3.0, C-Map Max i Navionics+

Przechowywanie danych użytkownika: Wewnętrzna kopia zapasowa ustawień użytkownika lub zewnętrzna karta SD

Interwał działki: 5 sekund do 60 minut lub 0,01 do 10 nm

Wykreślanie skal: 0,001 do 700 nm

AIS: Wyświetlanie 700 celów

Śledzenie celu AIS: 10 ręcznie zapisanych tras (po 300 punktów każda)

Wiadomości AIS: ONWA AIS do ONWA AIS

Widok perspektywiczny: Wł./wył. (dostępne tylko dla C-Map)

Charakterystyka odbiornika GPS

Odbiornik: 50 równoległych kanałów odbiornik GNSS stale śledzi i wykorzystuje do 50 satelitów do obliczania i aktualizowania Twojej pozycji

Czas uruchomienia: zimny start: 29 sekund; gorący start: 1 sekunda

Częstotliwość aktualizacji: 1 sekunda

Dokładność: Pozycja: 3 metry (95%) bez S/A; Prędkość: 0,1 metra/s bez S/A

SBA: Utrzymany

GNSS: GPS+ Beidou+ Galileo+ Glonass

Dynamika: Wysokość: 18 000 m,; Prędkość: 515 m/s

Układ odniesienia: WGS 84 i zdefiniowane przez użytkownika

Antena: Antena GPS

Interfejs GPS (NMEA0183)

Dane GPS: Wejście/wyjście RS422, NMEA 0183 V3.01 i V4.11

Szybkość wejścia GPS: Automatyczne skanowanie (4800, 9600, 19200 i 38400)

Szybkość transmisji sygnału GPS: Do wyboru spośród 4800, 9600, 19200 i 38400

Charakterystyka echosondy

Kolor echa: 16 kolorów (w tym kolor tła) w zależności od intensywności echa. Kolor tła można wybrać spośród niebieskiego, jasnoniebieskiego, białego i czarnego

Podstawowy zakres

Metry 5/10/20/40/80/150/200/300/600/1000

Stopy 15/30/60/120/200/400/600/1000/2000/3000

Sążnie 3/5/10/20/40/80/150/300/600

*Podstawowe zakresy można zmienić w menu systemu.

Przesunięcie zakresu: Do 1000 metrów (3000 stóp, 600 sążni)

Zakres zoomu: Razy 2,3,4 i 6 zakresów

Zakres rozszerzenia zamka dolnego: 5/10 metrów, 10/20 stóp, 2/5 sążni

Tryb automatyczny: Automatyczna regulacja zasięgu i wzmocnienia

Tryb wyświetlania: Wysoka częstotliwość (200 K), niska częstotliwość (50 K), podwójna (200 K i 50 K 1/2 wyświetlacza na każdym), Zoom (zoom 200K i 50K) i wyświetlacz A-scope

Wyświetlanie powiększenia: Zoom znacznika, Zoom dolny i Rozszerzanie zamka dolnego

Wyświetl prędkość posuwu: Linie/TX: Zamrożenie, 1/8, 1/4, 1/2, 1/1, 2/1, 4/1, 6/1,8/1 i 10/1

Częstotliwość TX: 50 i 200 kHz (nadawane naprzemiennie)

Moc wyjściowa: 600 W

Odrzuca niechciane sygnały, porównując siłę ostatniego i obecnego echa.

Alarm: alarmy rybne i denne,

Alarm temperatury (wymagany czujnik KTD-520 TM)

Uwaga ! Zestaw nie zawiera przetwornika.

Przetwornik należy wybrać osobno uwzględniając sposób montażu przetwornika i materiał kadłuba łodzi.
