Antena GPS Onwa KA-07

ONWA KA-07 – antena GPS (aktywny patch) do ploterów i AIS

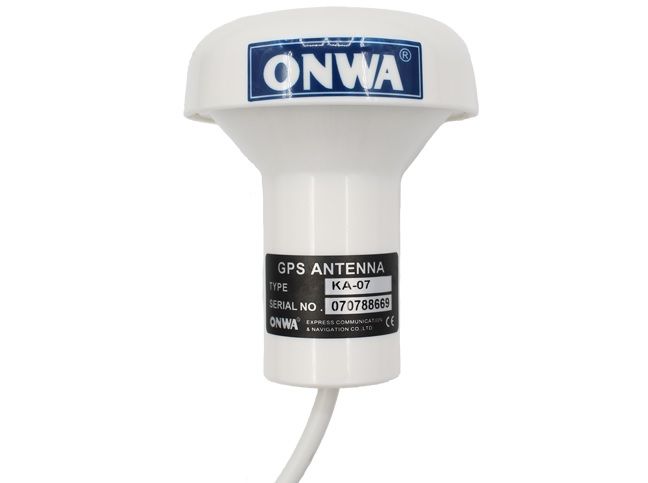

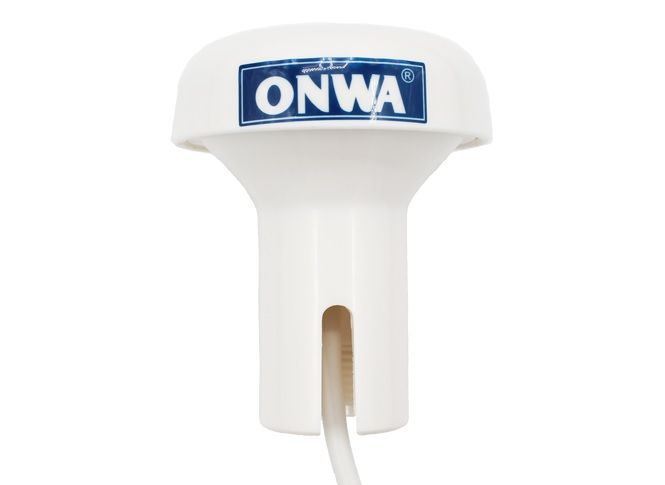

ONWA KA-07 to aktywna antena GPS w hermetycznej obudowie PC, zaprojektowana do pracy w warunkach morskich. Standardowo ma 10 m przewodu RG-59 oraz złącze BNC, dzięki czemu łatwo ją zamontować na dachu kabiny lub maszcie (gwint 1″-14). Zasilanie 3.3–5.0 V DC podawane jest po kablu antenowym przez odbiornik GPS; niski pobór prądu (~12 mA) i LNA ~26 dB zapewniają stabilny odbiór sygnału L1 1575.42 MHz. :contentReference[oaicite:1]{index=1}

Najważniejsze cechy

• Aktywna antena GPS z niskoszumowym wzmacniaczem (LNA ~26 dB) i pasmem 2 MHz wokół 1575.42 MHz. :contentReference[oaicite:2]{index=2}
• Przewód 10 m RG-59 + złącze BNC w standardzie; obudowa hermetyczna, w pełni wodoodporna. :contentReference[oaicite:3]{index=3}
• Montaż na maszcie/poręczy – gwint 1″-14 (pole-mount), kompaktowe wymiary 90 × 110 mm, masa ok. 65 g. :contentReference[oaicite:4]{index=4}
• Zasilanie: 3.3–5.0 V DC po kablu antenowym; typowy prąd do 12 mA. :contentReference[oaicite:5]{index=5}

Specyfikacja techniczna

Dane wg kart produktu i specyfikacji dystrybutorów ONWA. :contentReference[oaicite:6]{index=6}

Kompatybilność i zastosowania

• Współpracuje z ploterami ONWA i innymi urządzeniami wymagającymi zewnętrznej anteny GPS (AIS, nawigatory, trackery). Upewnij się, że urządzenie zapewnia zasilanie anteny po koncentryku (3.3–5 V). :contentReference[oaicite:7]{index=7}
• Typ złącza: standardowo BNC. Jeżeli Twoje urządzenie ma wejście SMA (np. część zestawów ONWA z „GPS Patch Antenna 4 m, SMA”), użyj właściwego adaptera BNC↔SMA. :contentReference[oaicite:8]{index=8}

Wskazówki montażowe (praktyka pokładowa)

• Widoczność nieba 360° – montuj jak najwyżej, z dala od przeszkód (maszt, relingi, radar), najlepiej na maszcie/poręczy 1″-14. :contentReference[oaicite:9]{index=9}
• Odstępy od anten nadawczych – trzymaj min. ~1 m od VHF i unikaj bezpośredniej linii widzenia do mocnych nadajników, by zredukować desensytyzację odbiornika.
• Trasa kabla – prowadź najkrótszą drogą, zabezpiecz złącza (taśma samowulkanizująca + osłony UV); unikaj pętli i ostrych łuków.
• Adapter BNC↔SMA – dobierz żeńsko/męski zgodnie z gniazdem w urządzeniu; nie wstrzykuj zasilania „na siłę” – pochodzi z odbiornika.

Kompatybilne plotery ONWA – linki wewnętrzne

• ONWA KP-25A – ploter z wbudowanym AIS (NMEA 0183)
• ONWA KP-25X – ploter z wbudowanym AIS (NMEA 0183)
• Plotery nawigacyjne ONWA – pełna kategoria
