Ploter nawigacyjny Onwa KP-27 - 7"

Ploter nawigacyjny Onwa KP-27 – 7" GPS (ploter morski / Onwa chartplotter)

Ploter nawigacyjny Onwa KP-27 to kompaktowy ploter morski (chartplotter) z ekranem 7" oraz wsparciem map K-Chart / Navionics / C-Map. Front IP66, GNSS GPS+Beidou+GLONASS z SBAS i bogata pamięć tras/śladów czynią z KP-27 solidny wybór dla jachtów i łodzi motorowych.

Najważniejsze cechy

• Ekran 7" 800×480, czytelny w słońcu; panel frontowy IP66
• Mapy: K-Chart 2.0/3.0, Navionics+, C-Map MAX (karty SD)
• 12 000 waypointów, 30 tras, 10 śladów × 16 000 pkt; wbudowane pływy świata
• GNSS: GPS + Beidou + GLONASS z SBAS (szybkie odświeżanie, wysoka dokładność)
• Łączność: NMEA 0183 (we/wy) i NMEA 2000

Dane techniczne — rozszerzone (Onwa KP-27)

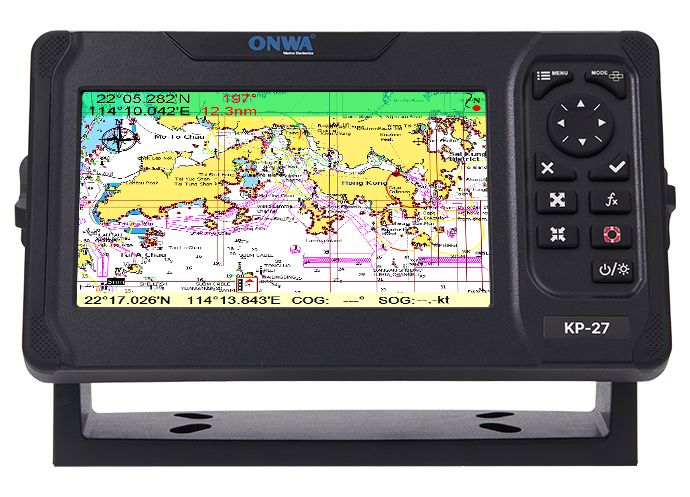

• Wyświetlacz: 7" kolorowy TFT, 800×480, czytelny w słońcu; panel przedni IP66
• GNSS: 50-kanałowy odbiornik; zimny start ~29 s, gorący ~1 s; aktualizacja pozycji 1 s; dokładność ok. 3 m (95%) / 0,1 m/s (prędkość); obsługa GPS + BeiDou + GLONASS

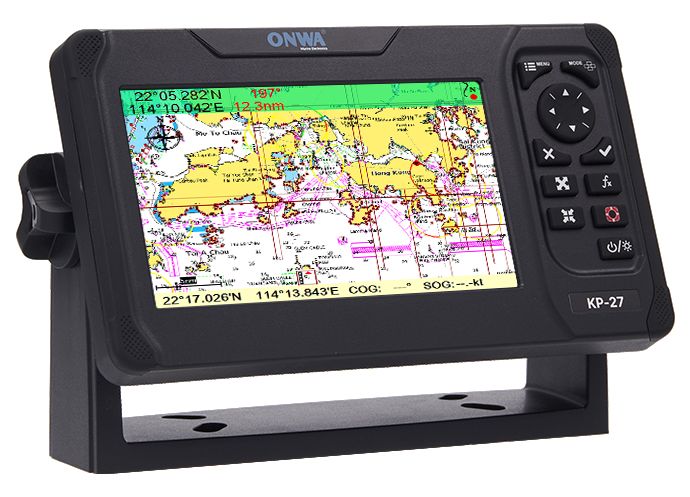

• Mapy: wbudowana mapa bazowa świata; zewnętrzne: K-Chart 2.0/3.0, Navionics+, C-Map MAX (karty SD); tryb NOAA paper chart colors; dla C-Map dostępny widok perspektywiczny
• Pamięć nawigacyjna: 12 000 waypointów (z nazwą i symbolem) + 10 punktów zbliżeniowych; 30 tras do 170 punktów; dziennik śladu 16 000 pkt (10 zapisanych śladów do 16 000 pkt każdy; możliwość odtworzenia w obu kierunkach)
• AIS: wyświetlanie do 700 celów; alarmy CPA/TCPA; śledzenie ręcznie wybranych celów
• Alarmy/bezpieczeństwo: XTE (zejście z kursu), dryf kotwicy, przybycie, prędkość, napięcie, zbliżenie do waypointu, timer
• Dane pływów: wbudowane tabele pływów dla akwenów świata
• Rysowanie/notatki: znaczniki rysunkowe, linie, nazwy miejsc (zestaw narzędzi do adnotacji, 8 kolorów)
• Skale/odstępy zapisu: skala wykresu 0,001–700 nm; interwał punktów 5 s–60 min lub 0,01–10 nm

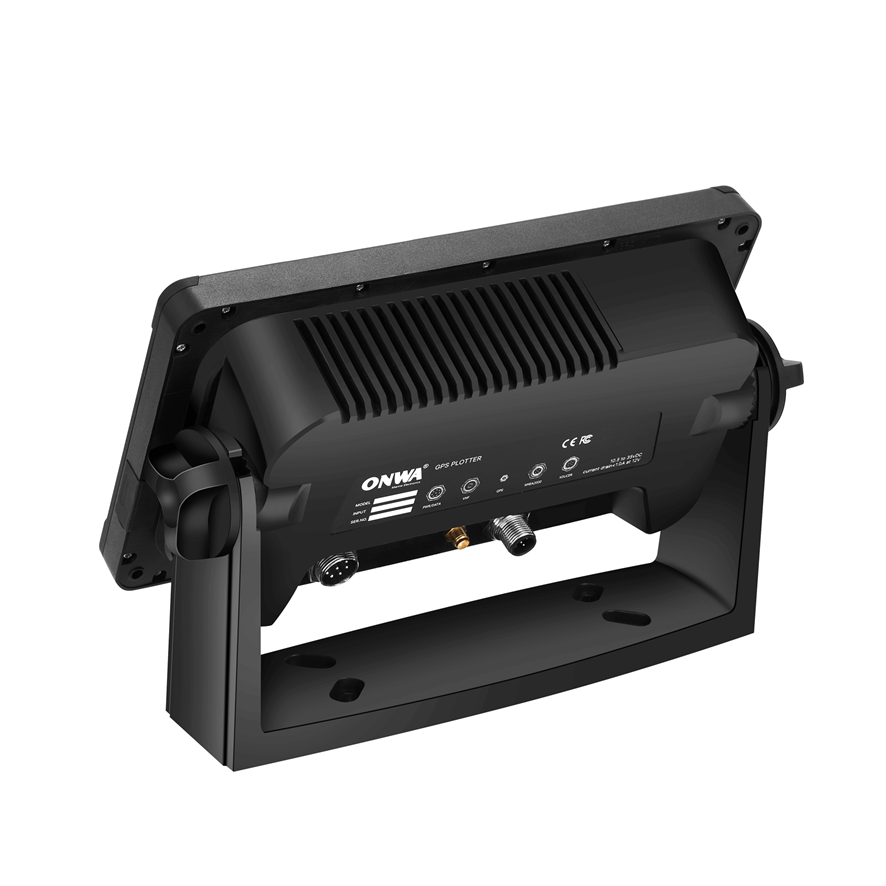

• Łączność: NMEA 0183 (we/wy) oraz NMEA 2000
• Zasilanie: 10,5–34 V DC; typowy pobór < 1,0 A @ 12 V (zależny od konfiguracji)
• Wymiary / masa: ok. 155,1 × 241,3 × 62,9 mm; ~1,3 kg
• Odporność środowiskowa: jednostka wyświetlacza: −15 °C do +55 °C; antena GNSS: −25 °C do +70 °C; antena i panel przedni IP66
• Pamięć użytkownika/kopie: kopia ustawień wewnętrzna lub eksport na kartę SD

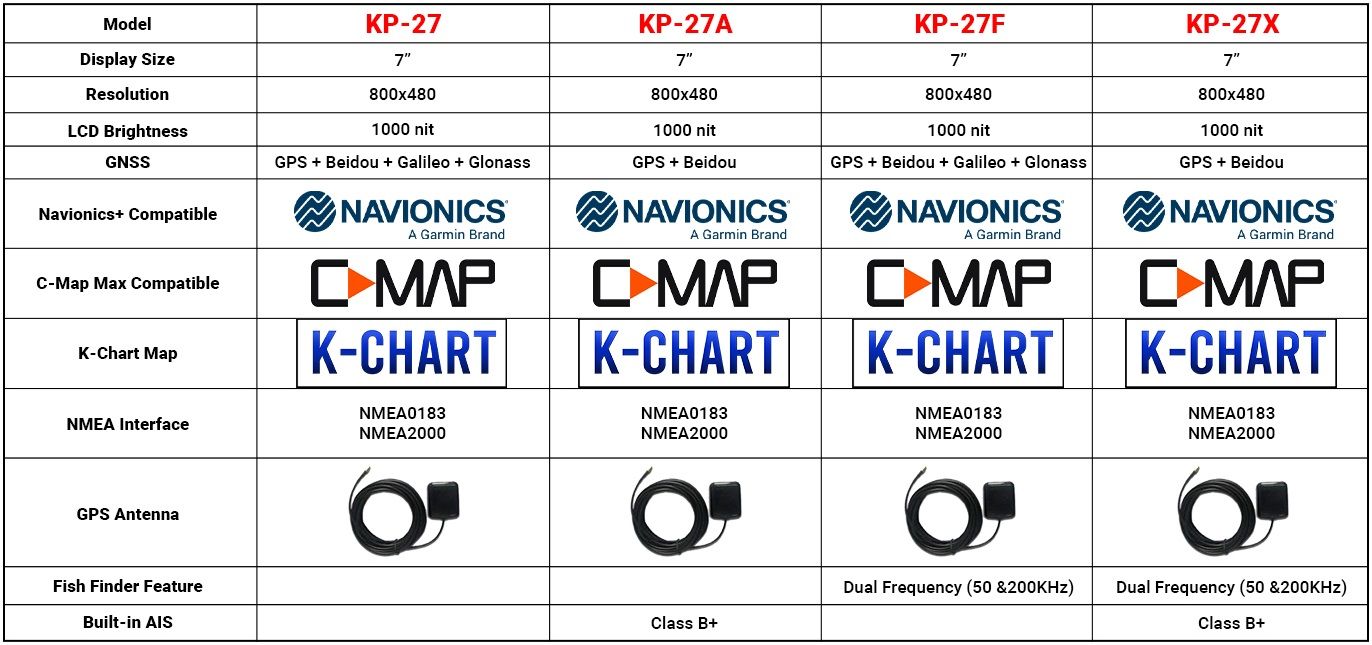

Uwaga: niektóre funkcje (np. obsługa GLONASS, NMEA 2000, tryby AIS/sonaru) zależą od wersji urządzenia/oprogramowania oraz wariantu z serii (KP-27 / 27A / 27F / 27X). Przed zakupem potwierdź specyfikację dostawy.

Wskazówki użytkowe

• Aktualizuj mapy (SD) i regularnie twórz kopie zapasowe waypointów/tras.
• Łącz z innymi urządzeniami przez NMEA (0183/2000 – jeśli dostępne).

FAQ

Zobacz również

• Onwa KP-25A — ploter z AIS Class B+
• Onwa KP-25F — ploter z echosondą 600 W
• Onwa KP-25X — AIS + echosonda
• Podkategoria plotery nawigacyjne i echosondy

Charakterystyka szczegółowa plotera Onwa KP-27:

Charakterystyka plotera:

Punkty/ikony: 12 000 punktów użytkownika z nazwą, symbolem. 3 punkty trasy systemu: MOB, Start, kursor. 10 punktów orientacyjnych zbliżeniowych

Trasy: 30 punktów trasowych do 170 punktów każda, plus tryby MOB i nawigacji po ścieżce lub Goto Track

Ścieżki: Automatyczny zapis trasy na 16 000 punktów. 10 zapisanych tras (do 16 000 punktów każda). Umożliwia odtworzenie ścieżki w obu kierunkach

Alarmy: XTE, opór kotwicy, przybycie, prędkość, napięcie, bliskość punktu orientacyjnego. Alarm timera i AIS (CPA i TCPA).

Rysunek: 1000 znaków rysunkowych; 2000 linii rysunkowych (po 40 punktów każda). 1000 Nazwa miejsca rysowania; 8 kolorów do rysowania

Paleta: Normalna. Światło dzienne wystawione na działanie promieni słonecznych. Noc w ciemnym otoczeniu. Kolory papierowego wykresu NOAA

Pływy: Wbudowane dane dotyczące pływów na całym świecie

Format pozycji: szer./dł. geograficzna

Mapa bazy: Na całym świecie

Mapa zewnętrzna: Kompatybilny z K-Chart 2.0, K-Chart 3.0, C-Map Max i Navionics+

Przechowywanie danych użytkownika: Wewnętrzna kopia zapasowa ustawień użytkownika lub zewnętrzna karta SD

Interwał działki: 5 sekund do 60 minut lub 0,01 do 10 nm

Wykreślanie skal: 0,001 do 700 nm

AIS: Wyświetlanie 700 celów

Śledzenie celu AIS: 10 ręcznie zapisanych tras (po 300 punktów każda)

Wiadomości AIS: ONWA AIS do ONWA AIS

Widok perspektywiczny: Wł./wył. (dostępne tylko dla C-Map)

Charakterystyka odbiornika GPS

Odbiornik: 50 równoległych kanałów odbiornik GNSS stale śledzi i wykorzystuje do 50 satelitów do obliczania i aktualizowania Twojej pozycji

Czas uruchomienia: zimny start: 29 sekund; gorący start: 1 sekunda

Częstotliwość aktualizacji: 1 sekunda

Dokładność: Pozycja: 3 metry (95%) bez S/A; Prędkość: 0,1 metra/s bez S/A

SBA: Utrzymany

GNSS: GPS+ Beidou+ GLONASS

Dynamika: Wysokość: 18 000 m,; Prędkość: 515 m/s

Układ odniesienia: WGS 84 i zdefiniowane przez użytkownika

Antena: Antena GPS

Interfejs GPS (NMEA0183)

Dane GPS: Wejście/wyjście RS422, NMEA 0183 V3.01 i V4.11

Szybkość wejścia GPS: Automatyczne skanowanie (4800, 9600, 19200 i 38400)

Szybkość transmisji sygnału GPS: Do wyboru spośród 4800, 9600, 19200 i 38400

Interfejs AIS (NMEA1083)

Dane AIS: Wyjście RS232 VDO, VDM, GGA, GSA, GSV i RMC

Szybkość transmisji wyjściowej AIS: 38 400

Zasilacz: 10,5 do 34 VDC, pobór prądu <1,0 A przy 12 V

Parametry techniczne:

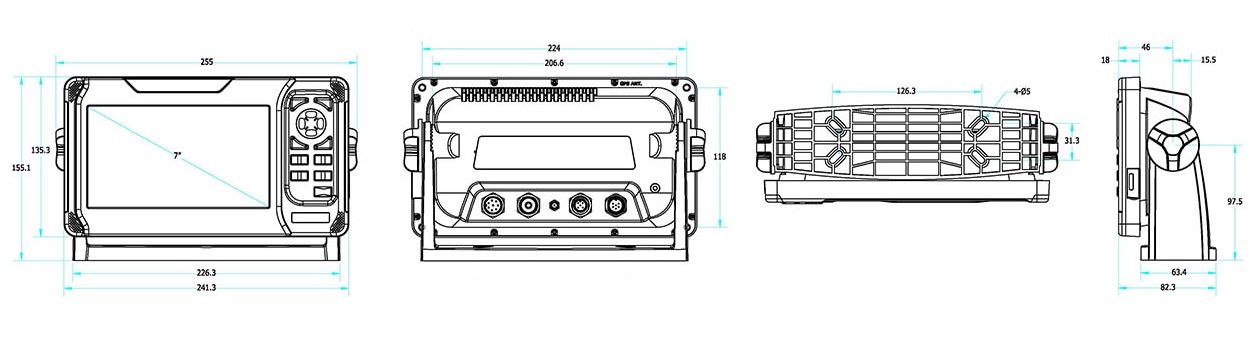

Rozmiar: 155,1 mm (wys.) X 241,3 mm (szer.) X 62,9 mm (gł.)

Waga: 1,3 kg

Wyświetlacz: 7-calowy kolorowy wyświetlacz LCD TFT z widokiem dziennym, 800×480 pikseli

Wyświetlacz (panel przedni): IP66

Jednostka antenowa: IP66

Zakre pracy w temperaturze: wyświetlacz: -15℃ do +55℃, antena: -25 ℃ do +70 ℃
