Ploter nawigacyjny Onwa KP-25A - 5"

Ploter nawigacyjny Onwa KP-25A – 5" GPS, AIS Class B+ (ploter morski / Onwa chartplotter)

Ploter nawigacyjny Onwa KP-25A łączy ploter morski / Onwa chartplotter z wbudowanym AIS Class B+ (SOTDMA, 5 W). Wyższa moc i częstsze raporty zapewniają lepszą widoczność jednostki; mapy K-Chart / Navionics / C-Map pozostają czytelne na ekranie 5".

Najważniejsze cechy

• AIS Class B+ SOTDMA, 5 W – większy zasięg i pewniejsza transmisja slotów
• Ekran 5" 800×480; front IP66; mapy K-Chart/Navionics/C-Map
• GNSS GPS+Beidou z SBAS; pamięć: 12 000 waypointów, 30 tras, 10 śladów × 16 000 pkt

AIS B+ — praktyczne wskazówki

• Wprowadź poprawne MMSI (jednorazowo); użyj anteny VHF dedykowanej lub splittera klasy morskiej.
• Zabezpiecz zasilanie (bezpiecznik, właściwe przekroje); unikaj spadków napięcia.

FAQ

Zobacz również

• Onwa KP-25 — ploter 5"
• Onwa KP-25F — ploter + echosonda
• Onwa KP-25X — AIS + echosonda
• Podkategoria plotery nawigacyjne i echosondy

Dane techniczne — rozszerzone (Onwa KP-25A)

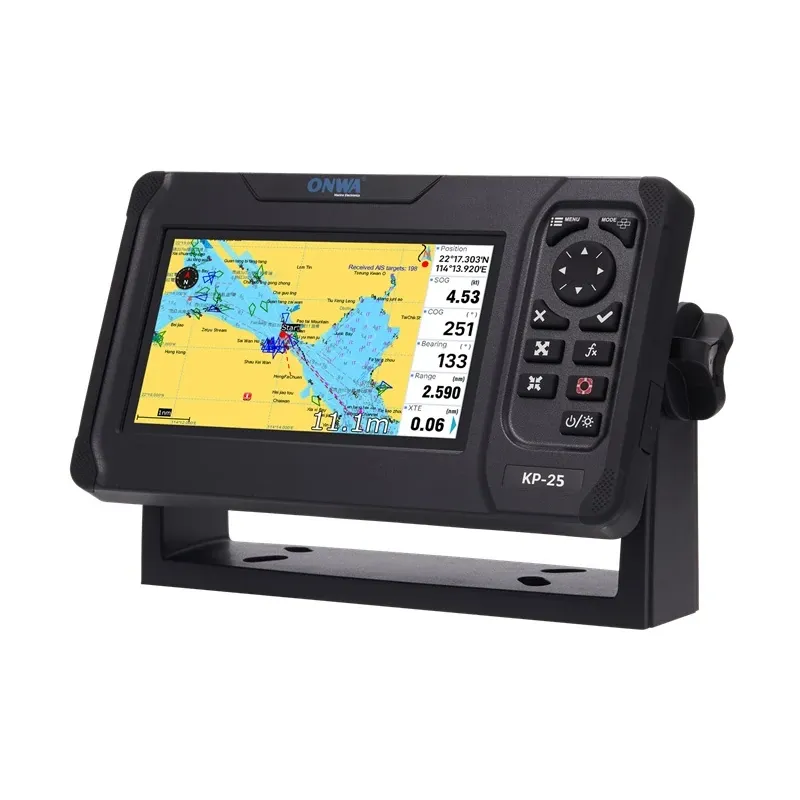

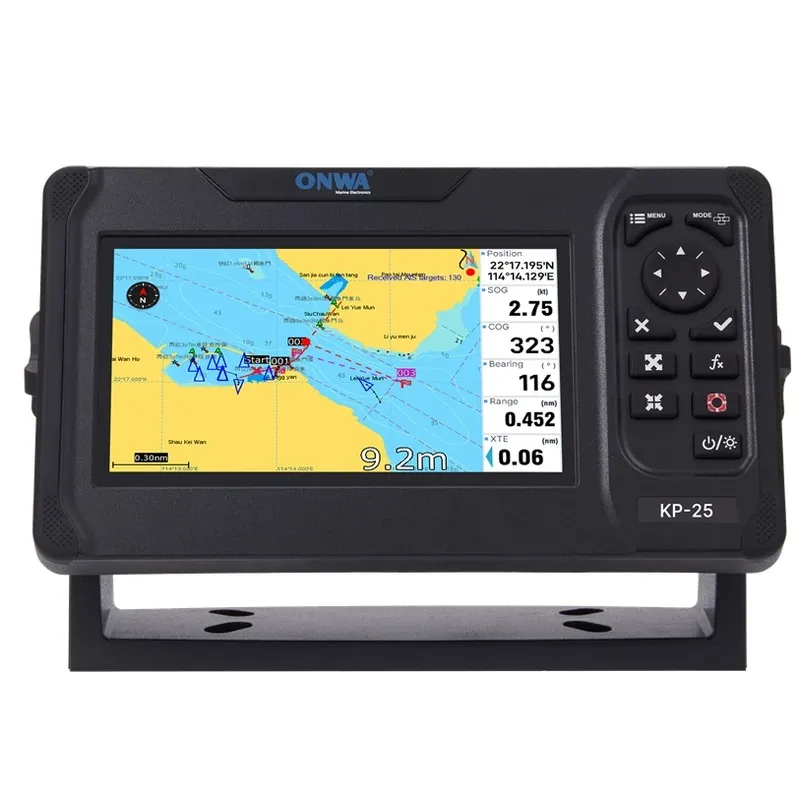

• Wyświetlacz: 5" kolorowy TFT, 800×480; panel przedni IP66; dobra czytelność w słońcu
• GNSS: GPS + BeiDou z SBAS; aktualizacja pozycji co 1 s; typowa dokładność ok. 3 m (95%)
• Mapy: K-Chart 2.0/3.0, Navionics+, C-Map MAX (karty SD); widoki standard/perspektywa
• Pamięć nawigacyjna: 12 000 waypointów, 30 tras (do 170 pkt), 10 śladów × 16 000 pkt; pływy świata
• AIS Class B+ (SOTDMA, 5 W): wyższa moc nadajnika, gwarantowany przydział slotów; dynamiczna częstotliwość raportów zależnie od prędkości; wyświetlanie wielu celów, alarmy CPA/TCPA, podgląd danych statycznych i dynamicznych jednostek

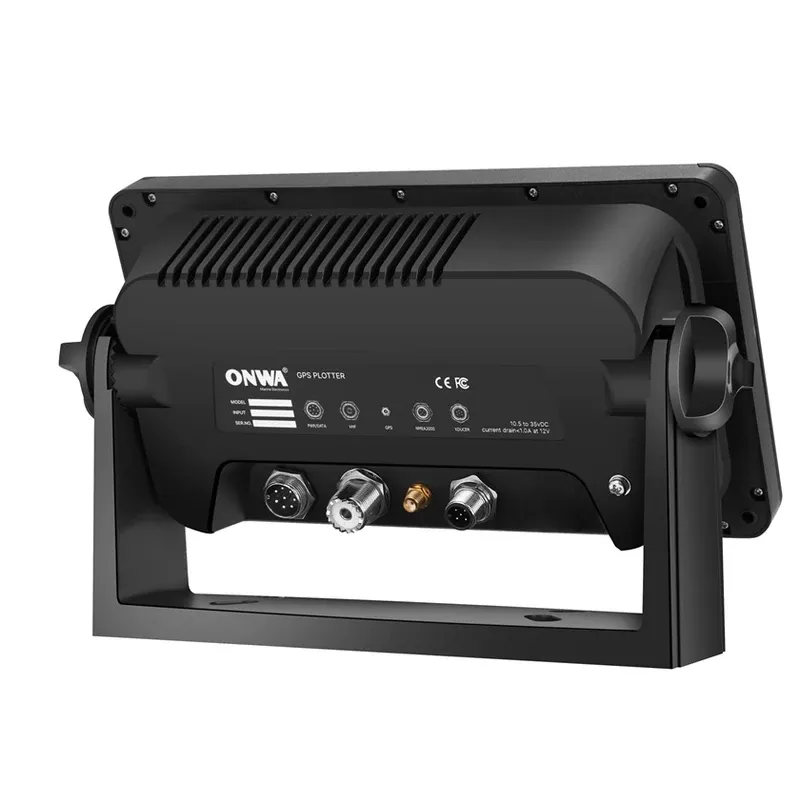

• Łączność: NMEA 0183 (we/wy); w wybranych konfiguracjach dostępne NMEA 2000
• Zasilanie: 10,5–34 V DC; typowy pobór < 1,0 A @ 12 V (zależnie od konfiguracji)

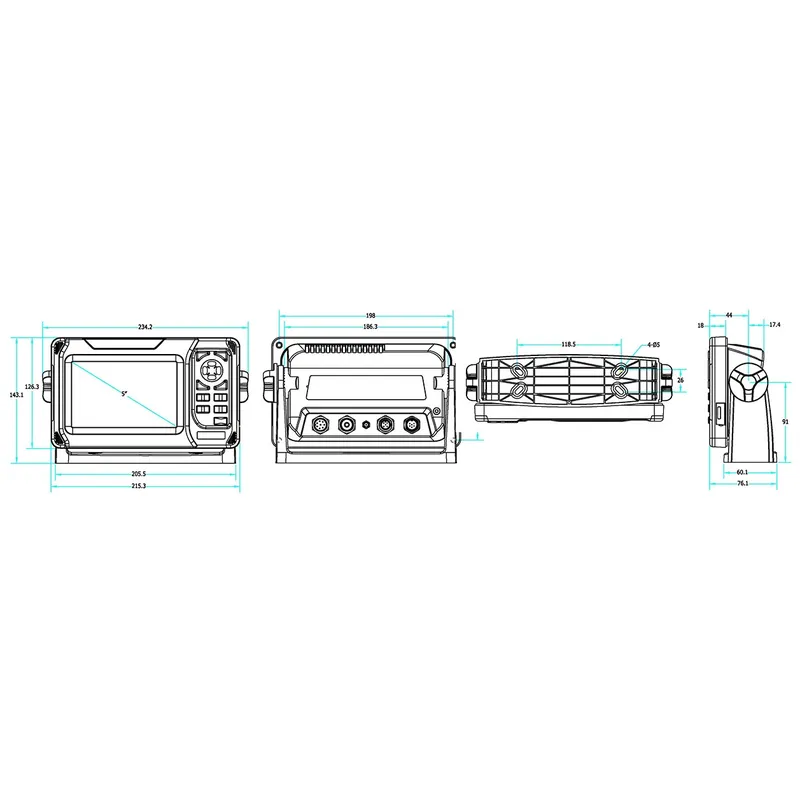

• Wymiary / masa: ok. 143,1 × 215,3 × 63,1 mm; ~1,0 kg

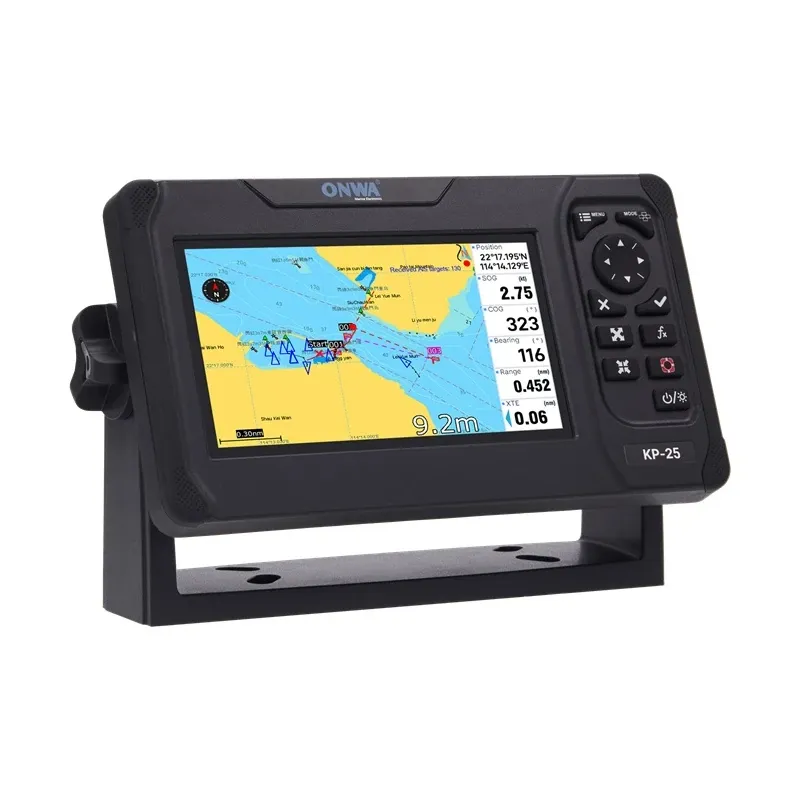

• Warunki pracy: jednostka wyświetlacza ok. −15 °C do +55 °C; panel frontowy IP66

Wymaga poprawnego wprowadzenia MMSI oraz anteny VHF dedykowanej AIS (lub splittera klasy morskiej).

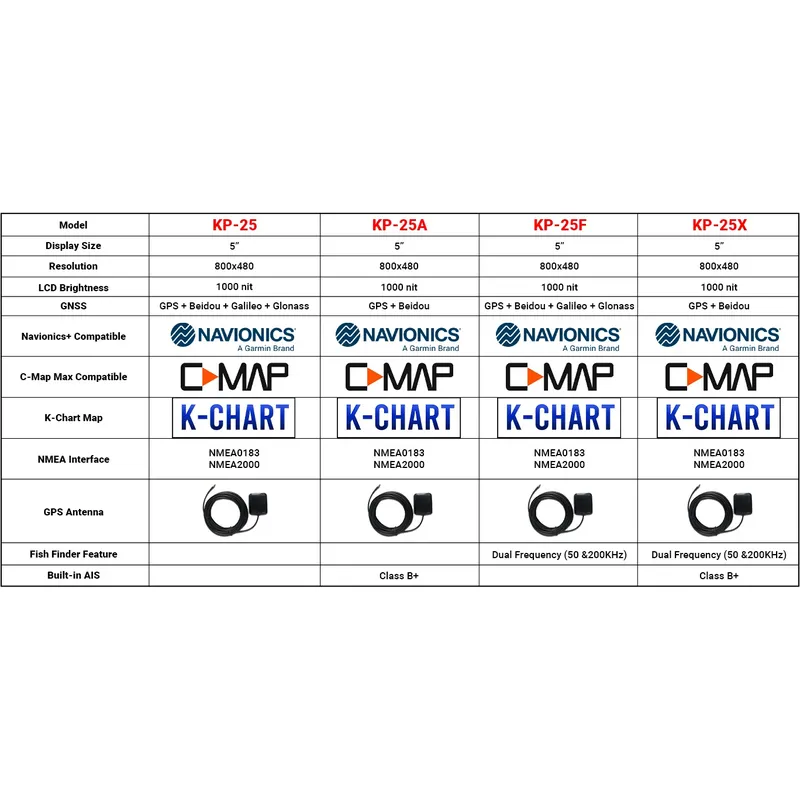

Porównanie wersji KP-25

Charakterystyka szczegółowa plotera Onwa KP-25A:

Charakterystyka plotera:

Punkty/ikony: 12 000 punktów użytkownika z nazwą, symbolem. 3 punkty trasy systemu: MOB, Start, kursor. 10 punktów orientacyjnych zbliżeniowych

Trasy: 30 punktów trasowych do 170 punktów każda, plus tryby MOB i nawigacji po ścieżce lub Goto Track

Ścieżki: Automatyczny zapis trasy na 16 000 punktów. 10 zapisanych tras (do 16 000 punktów każda). Umożliwia odtworzenie ścieżki w obu kierunkach

Alarmy: XTE, opór kotwicy, przybycie, prędkość, napięcie, bliskość punktu orientacyjnego. Alarm timera i AIS (CPA i TCPA).

Rysunek: 1000 znaków rysunkowych; 2000 linii rysunkowych (po 40 punktów każda). 1000 Nazwa miejsca rysowania; 8 kolorów do rysowania

Paleta: Normalna. Światło dzienne wystawione na działanie promieni słonecznych. Noc w ciemnym otoczeniu. Kolory papierowego wykresu NOAA

Pływy: Wbudowane dane dotyczące pływów na całym świecie

Format pozycji: szer./dł. geograficzna

Mapa bazy: Na całym świecie

Mapa zewnętrzna: Kompatybilny z K-Chart 2.0, K-Chart 3.0, C-Map Max i Navionics+

Przechowywanie danych użytkownika: Wewnętrzna kopia zapasowa ustawień użytkownika lub zewnętrzna karta SD

Interwał działki: 5 sekund do 60 minut lub 0,01 do 10 nm

Wykreślanie skal: 0,001 do 700 nm

AIS: Wyświetlanie 700 celów

Śledzenie celu AIS: 10 ręcznie zapisanych tras (po 300 punktów każda)

Wiadomości AIS: ONWA AIS do ONWA AIS

Widok perspektywiczny: Wł./wył. (dostępne tylko dla C-Map)

Charakterystyka odbiornika GPS

Odbiornik: 50 równoległych kanałów odbiornik GNSS stale śledzi i wykorzystuje do 50 satelitów do obliczania i aktualizowania Twojej pozycji

Czas uruchomienia: zimny start: 29 sekund; gorący start: 1 sekunda

Częstotliwość aktualizacji: 1 sekunda

Dokładność: Pozycja: 3 metry (95%) bez S/A; Prędkość: 0,1 metra/s bez S/A

SBA: Utrzymany

GNSS: GPS+ Beidou+ Galileo+ Glonass

Dynamika: Wysokość: 18 000 m,; Prędkość: 515 m/s

Układ odniesienia: WGS 84 i zdefiniowane przez użytkownika

Antena: Antena GPS

Interfejs GPS (NMEA0183)

Dane GPS: Wejście/wyjście RS422, NMEA 0183 V3.01 i V4.11

Szybkość wejścia GPS: Automatyczne skanowanie (4800, 9600, 19200 i 38400)

Szybkość transmisji sygnału GPS: Do wyboru spośród 4800, 9600, 19200 i 38400

Charakterystyka AIS

Częstotliwość: 156,025 MHz ~ 162,025 MHz

Schemat dostępu: SOTDMA

Szerokość pasma kanału: 25 kHz

Modulacja: GMSK

Prędkość transmisji danych: 9600 punktów bazowych

Numer nadajnika AIS: 1

Numer odbiornika AIS: 2

Kanał AIS 1: CH 87B (161,975 MHz)

Kanał AIS 2: CH 88B (162,025 MHz)

Moc wyjściowa Tx: >5 W (37 dBm ± 1,5 dB)

Czułość RX: >123dBm przy 20% na

Format wiadomości RX: Komunikaty AIS klasy A i B

Zgodność ze standardem: IEC-62287 IEC 62287-2 wyd. 2.0:2017

Interfejs AIS (NMEA1083)

Dane AIS: Wyjście RS232 VDO, VDM, GGA, GSA, GSV i RMC

Szybkość transmisji wyjściowej AIS: 38 400

Zasilacz: 10,5 do 34 VDC, pobór prądu <1,0 A przy 12 V
