Ploter nawigacyjny Onwa KP-27F - 7"

Ploter nawigacyjny Onwa KP-27F — 7" GPS z echosondą 600 W (50/200 kHz) — ploter morski / Onwa chartplotter

Model Onwa KP-27F łączy precyzyjny ploter nawigacyjny (ploter morski / Onwa chartplotter) z wbudowaną echosondą 600 W typu dual frequency 50/200 kHz. 7-calowy, czytelny w słońcu ekran 800×480, szybki GNSS i bogata pamięć tras/śladów czynią go świetnym wyborem na jachty żaglowe, łodzie motorowe oraz dla wędkarzy morskich i śródlądowych. Fishfinder to podstawowe narzędzie do udanego wędkowania z łodzi.

Najważniejsze zalety

• Echosonda 600 W (dual 50/200 kHz): auto range/gain, A-scope, zoom, alarmy głębokości/ryb/temperatury*
• Mapy: K-Chart 2.0/3.0, Navionics+, C-Map MAX (SD); tryb „paper chart” w stylu NOAA
• GNSS: GPS + BeiDou (wybrane rewizje także Galileo/GLONASS); odświeżanie co 1 s, dokładność pozycji ok. 3 m (95%)
• Pamięć: 12 000 waypointów, 30 tras (do 170 pkt), 10 śladów × 16 000 pkt; wbudowane tabele pływów
• Front IP66, czytelność w słońcu, kompaktowa obudowa na podstawie uchylnej
• Łączność: NMEA 0183 (we/wy) oraz NMEA 2000

*funkcje zależą od typu przetwornika i konfiguracji instalacji.

Dane techniczne — rozszerzone (Onwa KP-27F)

• Wyświetlacz: 7" TFT, 800×480; jasność ok. 1000 nit; panel przedni IP66
• GNSS: 50-kanałowy; GPS + BeiDou (wybrane rewizje także Galileo/GLONASS); zimny start ~29 s, gorący ~1 s; odświeżanie 1 s; dokładność ~3 m (95%)
• Mapy: wbudowana mapa bazowa świata; zewnętrzne K-Chart 2.0/3.0, Navionics+, C-Map MAX (karty SD); widok klasyczny/perspektywa (dla C-Map)
• Pamięć nawigacyjna: 12 000 waypointów + 10 punktów zbliżeniowych; 30 tras do 170 pkt; dziennik śladu 16 000 pkt (10 śladów × 16 000 pkt; odtwarzanie w obu kierunkach)
• Echosonda: 600 W, 50/200 kHz (LF/HF, dual); A-scope, auto range/auto gain, zoom; alarm głębokości/ryb/temperatury (z czujnikiem temp.)
• AIS (wyświetlanie): obsługa celów po podłączeniu zewnętrznego odbiornika/nadajnika AIS przez NMEA; alarmy CPA/TCPA
• Alarmy: XTE, dryf kotwicy, przybycie, prędkość, napięcie, bliskość waypointu, timer, AIS*
• Skale/odstępy zapisu: skala 0,001–700 nm; interwał punktów 5 s–60 min lub 0,01–10 nm

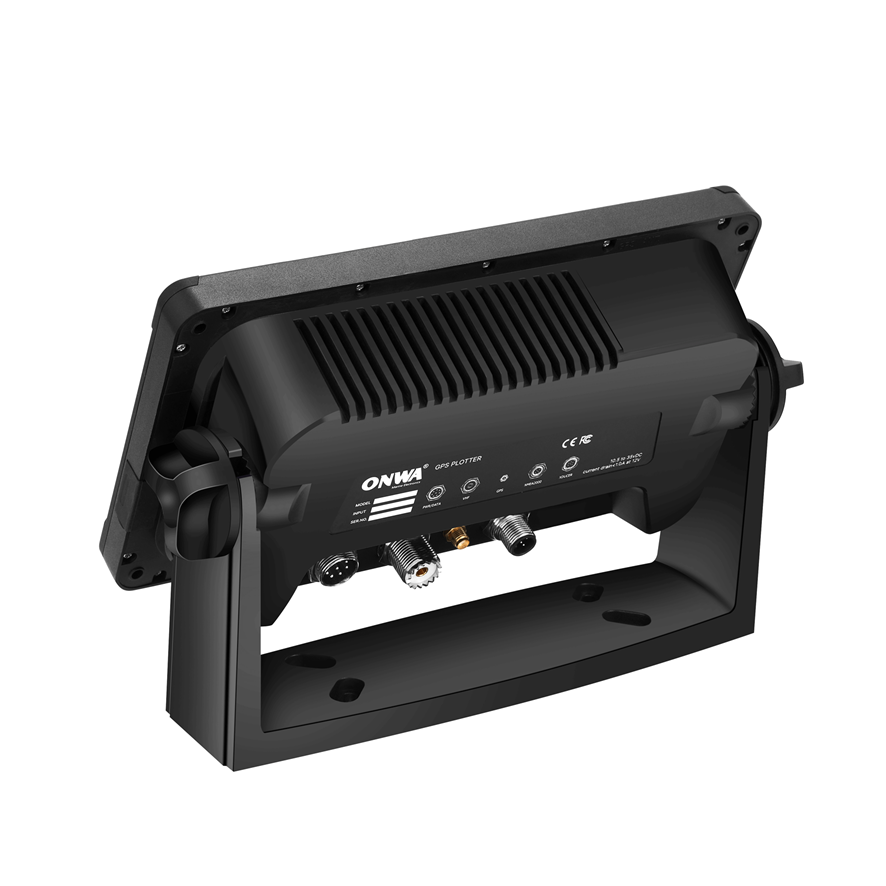

• Łączność: NMEA 0183 (we/wy) oraz NMEA 2000; port karty SD dla map/kopii zapasowych
• Zasilanie: 10,5–34 V DC; typowy pobór < 1,0 A @ 12 V

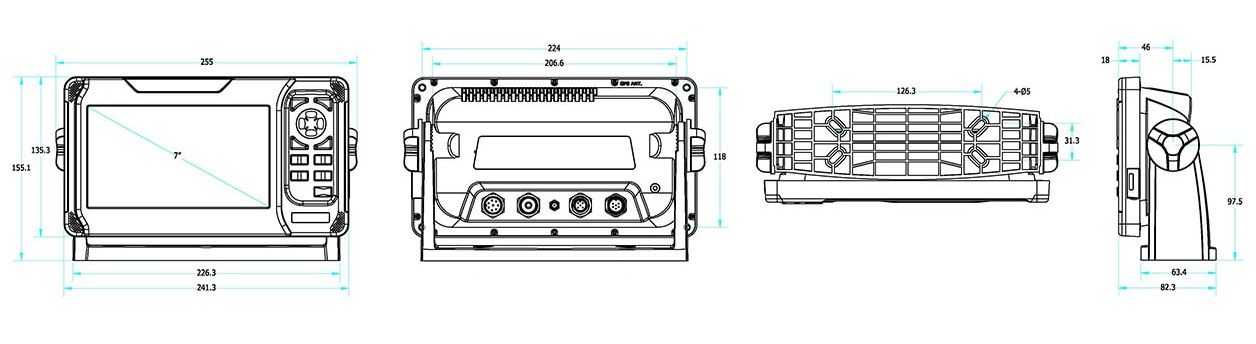

• Wymiary/masa: ok. 155,1 × 241,3 × 62,9 mm; ~1,3 kg
• Warunki pracy: jednostka −15 °C do +55 °C; panel frontowy IP66

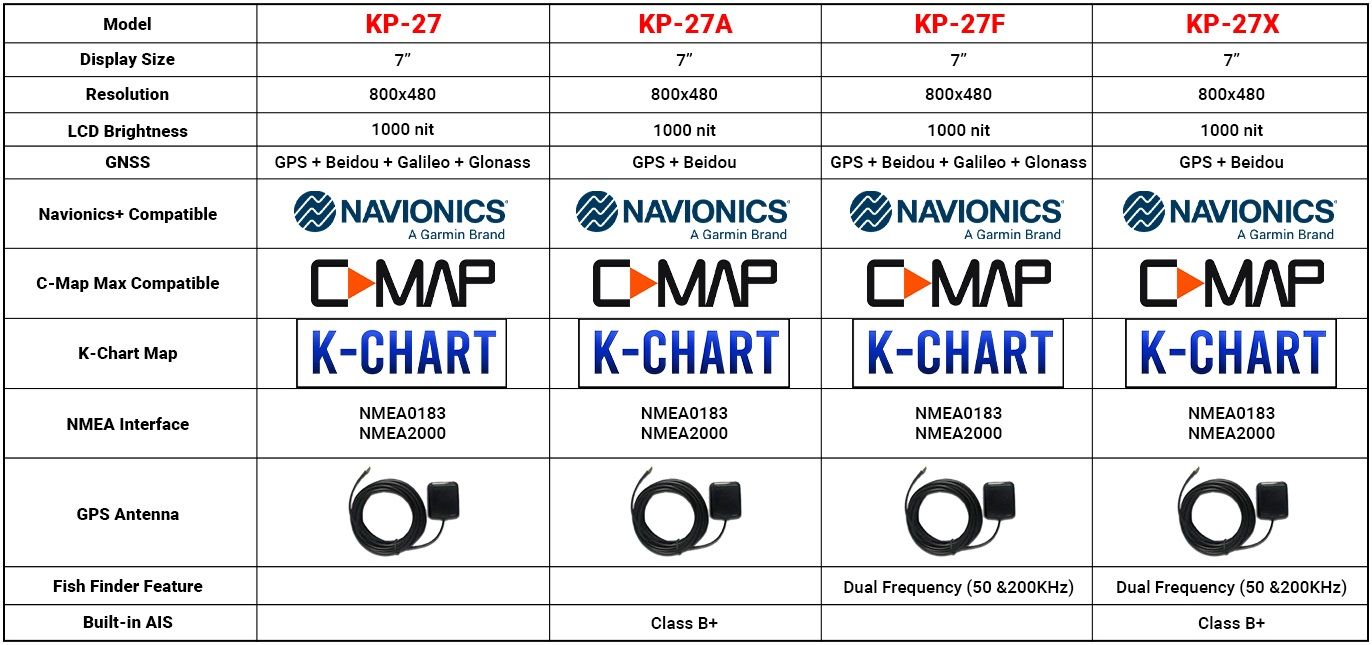

Porównanie wersji KP-27

Zastosowanie i wskazówki montażowe

• Dobierz przetwornik (pawęż/denny) do typu kadłuba i głębokości; prowadź przewód z dala od źródeł zakłóceń.
• Zasilanie prowadź bezpośrednio z rozdzielni (bezpiecznik, odpowiedni przekrój). Unikaj spadków napięcia przy rozruchu.
• Do wyświetlania AIS podłącz zewnętrzny odbiornik/nadajnik AIS przez NMEA (lub wybierz model KP-27X z AIS B+).

FAQ — najczęstsze pytania

Zobacz również

• Onwa KP-27 — ploter 7"
• Onwa KP-27A — 7" z AIS Class B+
• Onwa KP-27X — 7" AIS B+ + echosonda 600 W
• Podkategoria plotery nawigacyjne i echosondy

Charakterystyka szczegółowa plotera Onwa KP-27F:

Charakterystyka plotera

Waypointy: 12 000 punktów użytkownika z nazwą, symbolem. 3 punkty trasy systemu: MOB, Start, kursor. 10 punktów orientacyjnych zbliżeniowych

Trasy: 30 punktów trasowych do 170 punktów każda, plus tryby MOB i nawigacji po ścieżce lub Goto Track

Ścieżki: Automatyczny zapis trasy na 16 000 punktów. 10 zapisanych tras (do 16 000 punktów każda) umożliwia odtworzenie ścieżki w obu kierunkach

Alarmy: XTE, opór kotwicy, przybycie, prędkość, napięcie, bliskość punktu orientacyjnego; alarm timera i AIS (CPA i TCPA)

Rysunek: 1000 znaków rysunkowych; 2000 linii rysunkowych (po 40 punktów każda); 1000 nazw miejsc; 8 kolorów do rysowania

Paleta: Normalna / Dzień / Noc; kolory papierowego wykresu NOAA

Pływy: Wbudowane dane dotyczące pływów na całym świecie

Format pozycji: szer./dł. geograficzna; układ odniesienia: WGS-84 i definiowane przez użytkownika

Mapa bazowa: Świat; zewnętrzne mapy: K-Chart 2.0/3.0, C-Map MAX, Navionics+

Przechowywanie danych użytkownika: kopia wewnętrzna lub eksport na kartę SD

Charakterystyka odbiornika GPS

Odbiornik: 50 równoległych kanałów — śledzi do 50 satelitów

Czas uruchomienia: zimny start ~29 s; gorący ~1 s; aktualizacja co 1 s

Dokładność: Pozycja ~3 m (95%); prędkość 0,1 m/s; SBAS utrzymany

GNSS: GPS + BeiDou (wybrane rewizje także Galileo/GLONASS)

Charakterystyka echosondy

Kolor echa: 16 kolorów (w tym kolor tła) w zależności od intensywności echa; wybór tła: niebieski / jasnoniebieski / biały / czarny

Zakresy podstawowe (metry): 5/10/20/40/80/150/200/300/600/1000*; (stopy): 15/30/60/120/200/400/600/1000/2000/3000; (sążnie): 3/5/10/20/40/80/150/300/600

*Zakresy można zmienić w menu; przesunięcie zakresu do 1000 m

Zoom: ×2/×3/×4/×6; A-scope; rozszerzanie zamka dolnego 5/10 m (10/20 ft; 2/5 sążni)

Tryby wyświetlania: 200 kHz / 50 kHz / dual (podział ekranu) / Zoom 200 kHz i 50 kHz / A-scope

TX: 50 i 200 kHz (nadawanie naprzemienne); moc wyjściowa 600 W

Uwaga: Zestaw nie zawiera przetwornika. Dobierz czujnik (np. KTD-520 TM) do sposobu montażu i materiału kadłuba.
