ePropulsion i NMEA 2000: jak wyświetlać parametry silnika na ploterze nawigacyjnym

ePropulsion + NMEA 2000 na ploterze: co da Ci integracja i jak ją zrobić?

Jeśli na łodzi masz już chartplotter (MFD - czyli Multi-Function Display lub po prostu ploter nawigacyjny) i sieć NMEA 2000, integracja napędu elektrycznego potrafi realnie poprawić wygodę i bezpieczeństwo: najważniejsze parametry silnika i baterii widzisz na jednym ekranie nawigacyjnym, bez przełączania się między urządzeniami. W systemie ePropulsion EVO (m.in. Navy 3.0 EVO, Navy 6.0 EVO, Pod Drive 6.0 EVO) realizuje się to przez bramkę komunikacyjną Smart Gateway RS-485 → N2K (NMEA 2000).

W skrócie: co zobaczysz na ekranie MFD (Multi-Function Display)?

Zakres danych zależy od napędu i sposobu prezentacji po stronie MFD, ale typowo integracja może obejmować m.in.:

• stan naładowania baterii (SOC),
• napięcie systemu / baterii,
• obroty i podstawowe parametry pracy napędu,
• informacje o kierunku/biegu (przód/neutral/wstecz),
• temperaturę baterii (jeśli dostępna w danym systemie),
• wybrane alarmy i statusy systemu,
• Speed Over Ground (SOG) jako dane nawigacyjne (z GPS/MFD), które możesz zestawić obok parametrów napędu.

Najważniejsza korzyść praktyczna: podczas pływania kontrolujesz energię (SOC/napięcie) i obciążenie napędu bez odrywania wzroku od mapy.

Dla kogo to ma największy sens?

• dla osób pływających dłużej i chcących świadomie zarządzać energią (zasięg, rezerwa, plan powrotu),
• dla jednostek, gdzie MFD jest głównym ekranem (łódź wędkarska, RIB, żaglówka z elektroniką),
• dla instalacji z wieloma urządzeniami NMEA 2000 (AIS, czujniki, autopilot), gdzie jeden spójny ekosystem jest wygodniejszy niż osobne wyświetlacze.

Czego potrzebujesz? Checklista przed montażem

1) Elementy po stronie ePropulsion

• silnik ePropulsion w ekosystemie EVO (np. Navy 3.0 EVO, Navy 6.0 EVO, Pod Drive 6.0 EVO),
• manetka/sterowanie zgodne z instalacją EVO,
• Smart Gateway RS-485 → N2K (NMEA 2000) – model NE-PC04-00.

2) Elementy po stronie NMEA 2000

• backbone NMEA 2000 (magistrala główna),
• dokładnie 2 terminatory (na obu końcach backbone),
• trójnik (T) do wpięcia urządzenia i przewód drop do gateway (lub odpowiedni przewód, zależnie od złącz w Twojej instalacji),
• zasilanie sieci NMEA 2000 wpięte do backbone (z bezpiecznikiem),
• MFD (chartplotter) z obsługą NMEA 2000: Garmin, Raymarine, B&G, Lowrance (u nas najczęściej te marki; Simrad rzadziej).

3) Dobrze wiedzieć przed startem

• NMEA 2000 to sieć CAN o konkretnej topologii. Najwięcej problemów po montażu wynika z terminatorów, zasilania backbone lub zbyt długich/źle poprowadzonych odgałęzień.
• To, jak dane „silnikowe” będą wyświetlone, zależy od producenta MFD. Czasem trzeba dodać odpowiednią stronę „Engine / Gauges” albo ręcznie skonfigurować pola danych.

Słownik pojęć (krótko i po ludzku)

• Backbone – główna magistrala NMEA 2000, do której wpinasz trójniki i zasilanie.
• Drop – odgałęzienie od backbone do konkretnego urządzenia (np. gateway lub czujnika).
• Terminator – rezystor końcowy magistrali; w NMEA 2000 muszą być dokładnie dwa: na końcach backbone.
• T-connector – trójnik do wpinania urządzeń w backbone.
• MFD – chartplotter / wielofunkcyjny wyświetlacz (mapa, dane, radar, AIS itd.).

Jak to działa technicznie?

W ekosystemie EVO napęd i akcesoria komunikują się po RS-485. Smart Gateway zbiera statusy z tej magistrali, a następnie przekazuje je do sieci NMEA 2000 (CAN). Dzięki temu MFD widzi „urządzenie silnikowe” w swojej sieci i może wyświetlać odpowiednie dane na ekranach danych lub wskaźnikach.

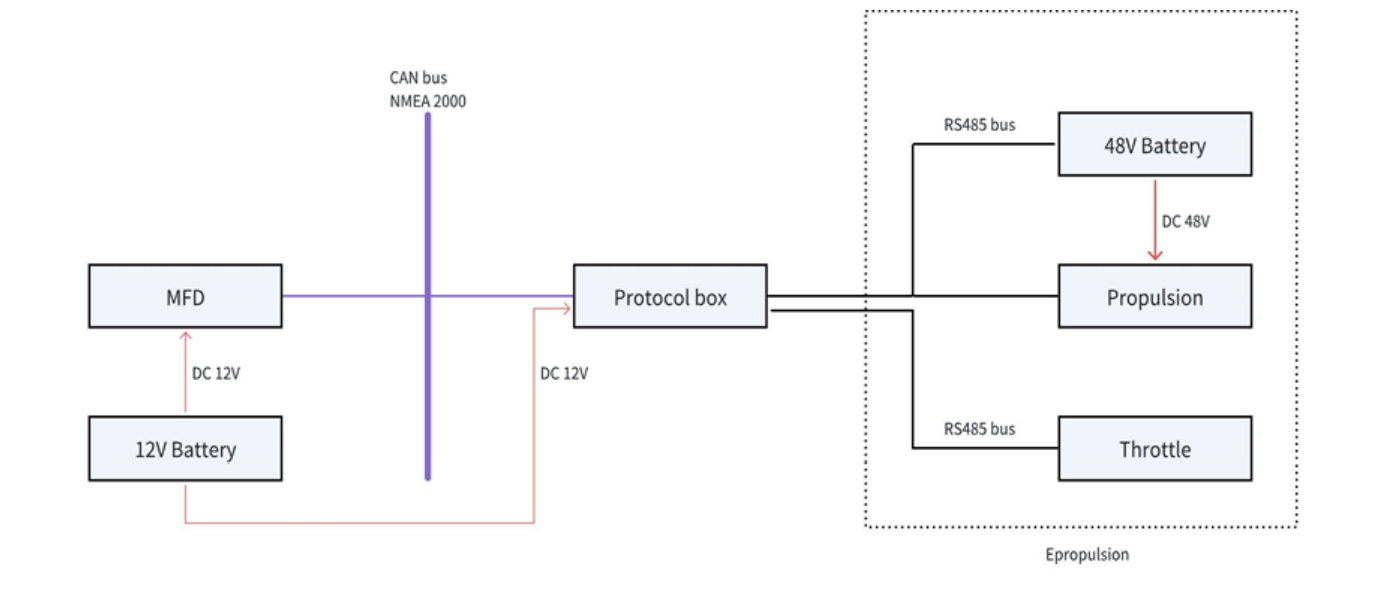

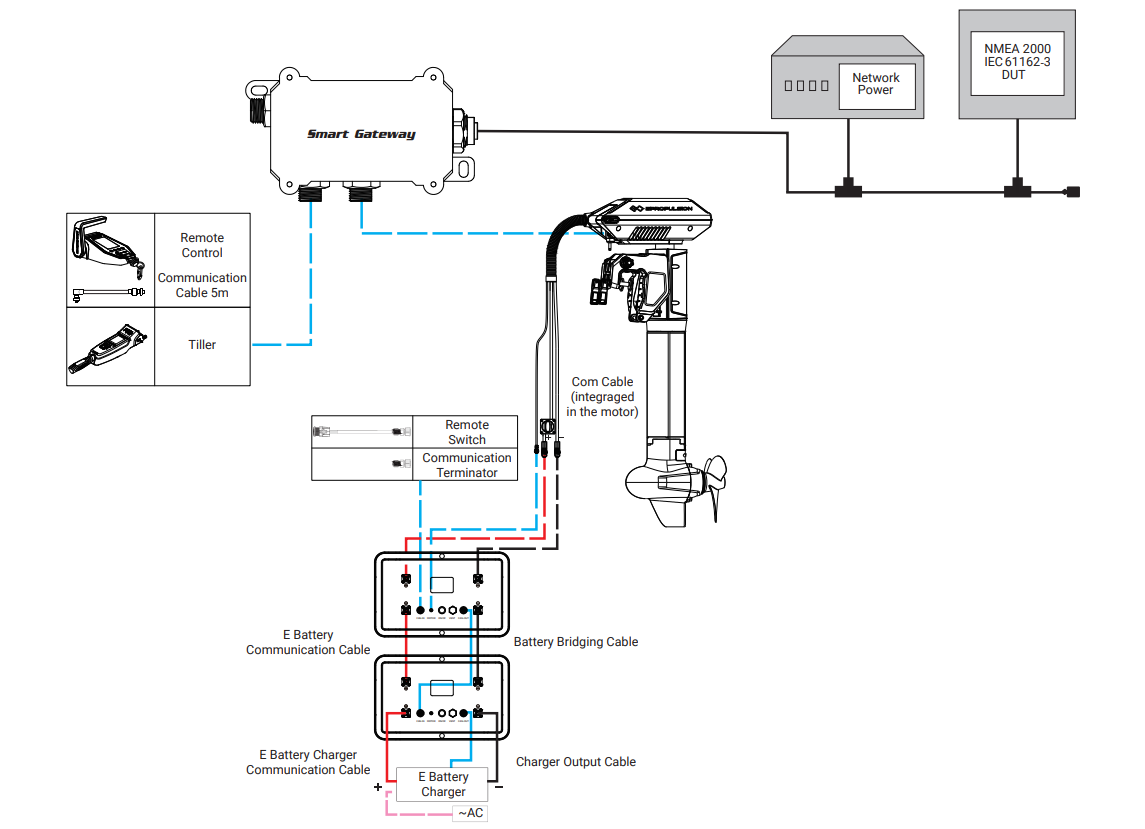

Schemat połączeń: gdzie wpiąć Smart Gateway?

Najprostszy opis układu wygląda tak:

• strona ePropulsion (EVO / RS-485): manetka / sterowanie ↔ sieć RS-485 ↔ silnik / bateria (zależnie od konfiguracji),
• pomiędzy elementami RS-485 wpinasz Smart Gateway,
• strona NMEA 2000: Smart Gateway ↔ drop ↔ trójnik (T) ↔ backbone ↔ MFD.

Smart Gateway jest urządzeniem „pomiędzy” światem ePropulsion i światem NMEA 2000. Jeśli po montażu MFD nie widzi gateway w liście urządzeń, problem jest najczęściej po stronie NMEA 2000 (topologia/zasilanie/okablowanie). Jeśli MFD widzi gateway, ale nie ma danych napędu – problem bywa w sposobie prezentacji danych przez MFD albo w konfiguracji po stronie EVO.

Montaż krok po kroku

Krok 1: sprawdź, czy sieć NMEA 2000 jest poprawnie zrobiona

• Upewnij się, że backbone ma terminatory na obu końcach (dokładnie 2 szt.).
• Sprawdź, czy sieć ma zasilanie i bezpiecznik, a napięcie na backbone jest stabilne.
• Jeśli masz już inne urządzenia w NMEA 2000 (AIS, czujniki), upewnij się, że działają i są widoczne na MFD.

Krok 2: wpięcie Smart Gateway po stronie ePropulsion (RS-485)

• Zamontuj gateway w suchym i bezpiecznym miejscu, możliwie blisko wiązki EVO.
• Wepnij gateway w magistralę RS-485 systemu EVO zgodnie z układem Twojej instalacji (zwykle „pomiędzy” elementami, np. na odcinku manetka ↔ silnik, z dodatkową możliwością dołączenia kolejnego elementu).
• Zadbaj o solidne prowadzenie przewodów i ochronę przed przetarciem.

Krok 3: wpięcie Smart Gateway do NMEA 2000

• Podłącz gateway do trójnika (T) w backbone przez przewód drop.
• Nie wpina się urządzeń „w szereg” w backbone – używaj trójników.
• Po podłączeniu włącz zasilanie sieci NMEA 2000 i MFD.

Krok 4: konfiguracja wyświetlania danych na MFD

Tu zachowanie różni się między markami. Najczęściej:

• wejdź w listę urządzeń NMEA 2000 i sprawdź, czy Smart Gateway jest wykryty,
• dodaj stronę z danymi silnika (Engine / Gauges / Data) lub skonfiguruj pola danych na ekranie,
• jeśli MFD pozwala na wybór źródeł danych, wskaż źródło dotyczące „engine/propulsion” z gateway.

Krok 5: test na wodzie (najlepszy test)

• Sprawdź, czy na postoju widać parametry stanu (np. SOC, napięcie).
• Podczas krótkiego płynięcia zweryfikuj, czy zmieniają się wartości obciążenia/parametrów napędu.
• Jeżeli SOG ma być widoczne obok parametrów napędu, pamiętaj, że to zwykle dane z GPS/MFD, a nie „z silnika”.

Kompatybilność w praktyce: silniki i MFD

Silniki ePropulsion (ekosystem EVO)

• Navy 3.0 EVO – typowy kandydat do integracji na jednostkach wędkarskich i małych łodziach.
• Navy 6.0 EVO – najczęściej wybierany przy bardziej „pełnej” elektronice pokładowej.
• Pod Drive 6.0 EVO – integracja z MFD jest szczególnie wygodna, bo układ napędowy jest częścią stałej instalacji.

MFD: Garmin, Raymarine, B&G, Lowrance (i inne)

Jeśli MFD obsługuje NMEA 2000, najczęściej bez problemu zobaczy gateway w sieci. Różnice pojawiają się w tym, jak producent MFD mapuje i wyświetla dane silnikowe:

• Raymarine: często wygodne strony wskaźników i czytelna konfiguracja pól danych,
• Garmin: zwykle rozbudowane menu źródeł danych i stron danych/engine,
• B&G / Lowrance: dobre narzędzia NMEA 2000, ale czasem trzeba „poszukać” właściwej strony/układu wskaźników,
• Simrad: zasada ta sama, ale jeśli spotykasz tę markę rzadziej, warto założyć dodatkowy czas na konfigurację stron i źródeł danych.

Jeżeli zależy Ci na konkretnej marce i modelu MFD, najlepiej zweryfikować kompatybilność na etapie planowania instalacji (różnice w firmware potrafią zmieniać sposób prezentacji danych).

Najczęstsze problemy i szybka diagnoza

1) MFD nie widzi Smart Gateway w urządzeniach NMEA 2000

• Sprawdź, czy backbone ma zasilanie i czy napięcie jest poprawne.
• Sprawdź, czy są dokładnie 2 terminatory na końcach backbone.
• Upewnij się, że gateway jest wpięty przez trójnik (T) i drop, a nie „w szereg” w backbone.
• Jeśli masz inne urządzenia NMEA 2000, sprawdź, czy one są widoczne. Jeśli nie – problem jest w sieci NMEA 2000, nie w gateway.

2) MFD widzi gateway, ale nie ma danych silnika

• Sprawdź stronę ePropulsion: czy gateway jest poprawnie wpięty w RS-485 systemu EVO.
• Na MFD dodaj odpowiednią stronę „Engine/Gauges” lub skonfiguruj pola danych.
• Jeśli MFD ma wybór źródeł danych, przypisz właściwe źródło „engine/propulsion”.
• Zaktualizuj oprogramowanie MFD do najnowszej stabilnej wersji.

3) Dane znikają, skaczą lub pojawiają się przerwy

• To często topologia NMEA 2000: długości odgałęzień, kiepskie połączenia, spadki napięcia.
• Sprawdź wtyki, trójniki i zasilanie backbone (zbyt duży spadek napięcia to klasyczna przyczyna niestabilności).
• Przetestuj sieć na minimalnej konfiguracji: MFD + gateway + poprawne terminatory. Potem dokładaj kolejne urządzenia.

4) Nie wszystkie parametry są dostępne

• Część danych zależy od tego, co raportuje dany układ napędowy i bateria w konfiguracji EVO.
• Część zależy od MFD: to, że dane są w sieci, nie zawsze oznacza, że MFD ma gotowy ekran/wskaźnik do ich pokazania.

Praktyczna wskazówka: jak używać tych danych na wodzie?

Najbardziej „użyteczna” konfiguracja to ekran mapy + paski danych (SOC, napięcie i wybrane parametry napędu). Przy dłuższym pływaniu to pozwala ocenić, czy obciążenie nie jest zbyt duże oraz czy rezerwa energii jest bezpieczna na powrót. Jeśli pływasz w zmiennych warunkach (wiatr/fala/prąd), szybciej zauważysz wzrost zużycia energii i zareagujesz (zmniejszysz moc, zmienisz trasę, skrócisz odcinek).
